Köln (S) 7.638.700 Serie A+B
Blaupunkt (Ideal), Berlin, später Hildesheim
- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1968/1969
- Category
- Car Radio, perhaps also + sound player/recorder
- Radiomuseum.org ID
- 246545
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern

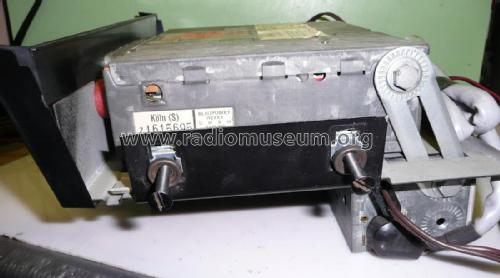

Seitenansicht rechts
Bild von Wolfgang Bauer.
Bild von Richard Winter.
Aus Busanlage München
eBay item number:284891557138
eBay item number:284891557138
eBay item number:284891557138
eBay item number:284891557138
eBay item number:284891557138
eBay item number:284891557138

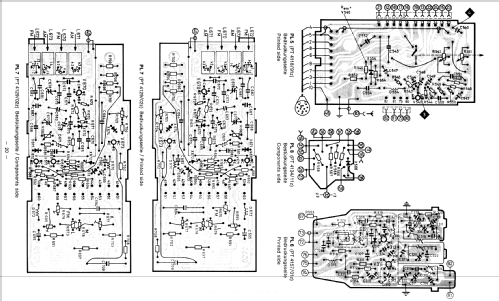

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 18
- Semiconductors
- AF106 AF201 AF126 AF126 AF126 AF126 AF121 AF121 AC126 AC126 BFY40 AD148 AD148 AC126 AC126 AC128 AD149 or. AD143 AD149 or. AD143 BA121 AA112 AA113
- Main principle
- Superhet with RF-stage; ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Metal case
- from Radiomuseum.org
- Model: Köln 7.638.700 Serie A+B - Blaupunkt Ideal, Berlin,
- Shape
- Chassis only or for «building in»
- Notes
-
Motorbetriebener Sendersuchlauf mit Scharfabstimmung. 5 Omnimat-Stationstasten.
Anschluss für Suchlauf-Fernbedienung (Lenkrad, Fußschalter).Gehäuse zweiteilig (Empfänger und NF-Verstärker getrennt).
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 3591 models, 3279 with images and 2330 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Collections
The model Köln (S) is part of the collections of the following members.
Forum contributions about this model: Blaupunkt Ideal,: Köln 7.638.700 Serie A+B
Threads: 1 | Posts: 4
Hallo ,
habe einen Köln (S) jedoch Produktionsnummer B3617616. Soll laut Vorbesitzer
funktionieren, es fehlt jedoch der NF-Teil,einfach brutal abgezwickt.Außer dem
Antennenanschluss stehen noch weitere 9 Leitungen verschiedener Farbe und Stärke
ca.5cm aus dem Gehäuse heraus.Habe wohl den Schaltplan des oben angeführten
Modells, kann jedoch die Farben nicht zuorednen. Kann mir bitte Einer der Gemsinschaft
aus der Misere bitte helfen?? Einen passenden NF Verstärker zu bauen sollte kein
Problem sein. Das Problem raubt mir den Schlaf, erbitte daher Ihre Hilfe.
Mit freundlichen Grüßen
Hanspeter.
Die unbekannten Kabel.: 1xschwarz-1,25mm,1xweiß-1,47mm,1x abgeschirmt.
sowie je ein Kabel 0,5mm der Farben,:grün,gelb,braun,rot,blau,weiß.
Hanspeter Tobias, 01.Jan.14
