LU760U

Blaupunkt (Ideal), Berlin, später Hildesheim

Data
Forum
Pictures
Collections

  • Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 798
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     8 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • AC/DC-set / 110-240 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: LU760U - Blaupunkt Ideal, Berlin,
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 615 x 360 x 260 mm / 24.2 x 14.2 x 10.2 inch
  • Net weight (2.2 lb = 1 kg)
  • 13 kg / 28 lb 10.1 oz (28.634 lb)
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Lange Schaltungen der Funkindustrie, Buch 2

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Blaupunkt Ideal,: LU760U

Threads: 1 | Posts: 1

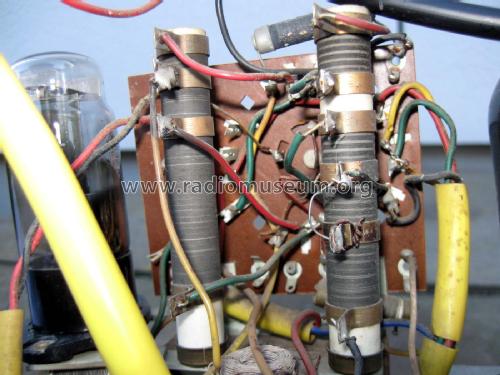

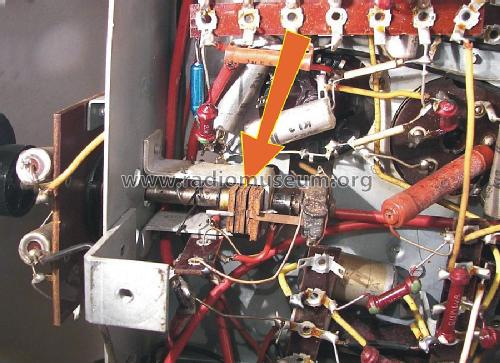

Bei der Restauration des LU760U stellte ich fest, dass das Gerät – nach Ersatz der üblichen Koppelkondensatoren - auf allen AM-Bereichen gut funktionierte, jedoch das UKW-Band komplett „tot“ war. Die Spannung an den Röhren war vorhanden, die Röhrenheizfäden waren in Ordnung, aber nach der ersten ZF-Stufe war kein Signal mehr nachzuweisen. Aus dem Schaltbild entnahm ich schließlich, dass die 2. FM-ZF-Stufe (UF15) und der Ratiodetektor (UAA11) von einem separaten Heizkreis gespeist werden, der offenbar unterbrochen war. Die Heizkreis-Vorwiderstände sind bei diesem Gerät mit festen Abgriffen versehen, deren Schellen offenbar punktverschweisst sind. Unter einem dieser Abgriffe war der Widerstandsdraht korrodiert und unterbrochen, ohne dass dies von außen zu sehen war. Die Korrosion hatte glücklicherweise auch die Punktschweißung der Schelle geschwächt, so dass sie ohne Beschädigung zu lösen war. Ich fixierte den Widerstandsdraht an der Schadstelle mit Sekundenkleber und befestigte die Schelle mittels einer M2-Schraube wieder an der alten Position (siehe Bild).

Dort fehlen jetzt etwa 2 Windungen des Widerstandsdrahtes. Daraufhin funktionierte das UKW-Teil ausgezeichnet und die Heizspannungen an den beiden Röhren haben sogar die korrekten Werte.

Übrigens lässt das Schaltbild vermuten, dass das Gerät einen Wellenschalter mit 5 Positionen hätte (LW-MW-KW-UKW-TA). Der TA-Schalter ist jedoch zumindest bei meinem Gerät dem  Tonblende-Regler  (mittlerer Knopf vorne) zugeordnet. In gezogenem Zustand ist der Tonabnehmer eingeschaltet – unabhängig von der Stellung des Wellenschalters.
