• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1947–1949

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 698

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECH11 EBF11 ECL11 AZ11 EM11

• Main principle
• Superheterodyne (common); ZF/IF 473 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Material
• Wooden case

• from Radiomuseum.org

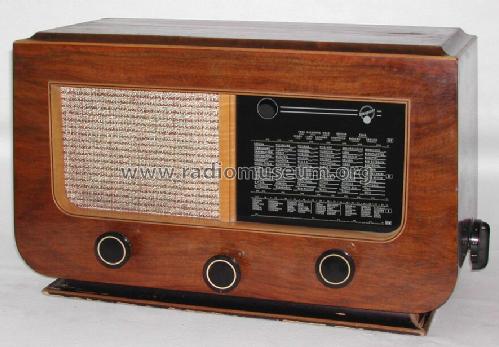

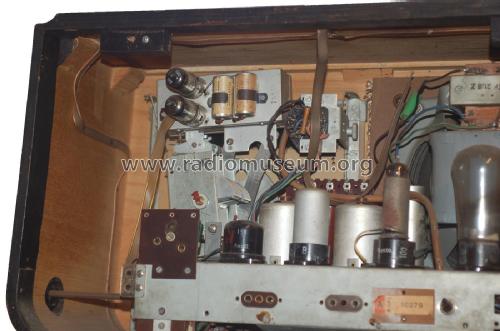

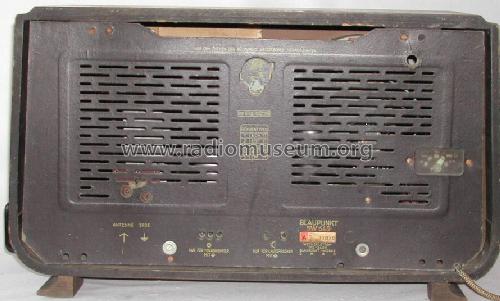

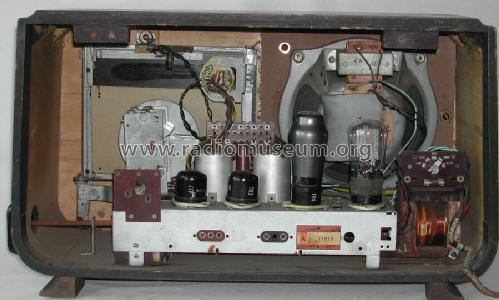

• Model: Minden 5W648M Ch= T499W [unten seitlich rund] - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 540 x 315 x 230 mm / 21.3 x 12.4 x 9.1 inch

• Notes
• Das Blaupunkt Modell Minden 5W648 gibt es in verschiedenen Ausführungen. Einerseits mit Chassis T499W [gemäss Funk-Technik 1948-07] als 5W648M mit Mag. Auge und Mischröhre ECH11 und andererseits als 5W648N ohne Mag. Auge und Mischröhre ist die ECH4. Zusätzlich gibt es aber auch Varianten (also gleiche Bezeichnung) der Gehäuseform, zumindest beim "M" nachgewiesen: "unten seitlich rund" oder "oben frontseitig rund". Siehe auch unterschiedliche Abmessungen. Je nach Zielgebiet in Deutschland ist die ZF entweder 473 oder 468 kHz - ganz unabhängig vom Modell. Das kennt man bei zahlreichen Modellen verschiedenster Hersteller.

• Net weight (2.2 lb = 1 kg)
• 12 kg / 26 lb 6.9 oz (26.432 lb)

• Price in first year of sale
• 425.00 RM

• Source of data
• Das Rundfunk-Jahr 1948/49 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange + Schenk Nr. 30 von 1948

• Mentioned in
• Funkschau (4710)
