• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1972/1973

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 28798

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors

• Main principle
• Superheterodyne (common); ZF/IF 460 or 452/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

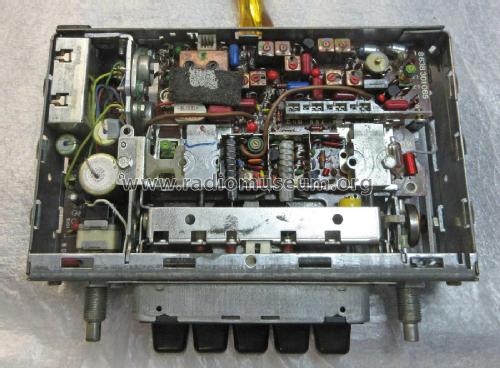

• Model: Münster 7.632.620 [ab 5400001] - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 179 x 43 x 115 mm / 7 x 1.7 x 4.5 inch

• Notes

• UKW-Bereich 87,5 - 108 MHz.

  Eisenlose Gegentakt-Endstufe, Speicherautomatik. 10 Dioden.
  Buchse für Auto-Tonband nach DIN 45322 und Verkehrsfunkdecoder.

  Es gibt Geräte des gleichen Typs (und Seriennummerkreis), die mit Skalen mit einem UKW-Bereich bis 104 MHz ausgestattet sind, siehe Münster 7.632.620.

  Auch Münster 7.633.620 gibt es scheinbar mit UKW bis 108 und bis 104 MHz.

• Net weight (2.2 lb = 1 kg)
• 1.3 kg / 2 lb 13.8 oz (2.863 lb)

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1972/1973

• Mentioned in
• -- Original-techn. papers.

• Literature/Schematics (1)
• -- Original prospect or advert
