• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1973

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 85559

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 9

• Semiconductors
• BF255 BF255 BF255 BF254 BF254 BC238 BC328 AD156 AD157

• Main principle
• Superheterodyne (common); ZF/IF 460 or 452/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     10 FM circuit(s)

• Wave bands
• Broadcast (BC) and FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 5 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Münster 7.633.620 [ab E5500001] - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 179 x 43 x 115 mm / 7 x 1.7 x 4.5 inch

• Notes

• Blaupunkt Münster 7.633.620 hat 3 Festsender-Tasten für UKW, 2 für MW.
  AFC für UKW (nicht abschaltbar).
  Buchse zum Anschluß von Autotonband und Verkehrsfunkdekoder.

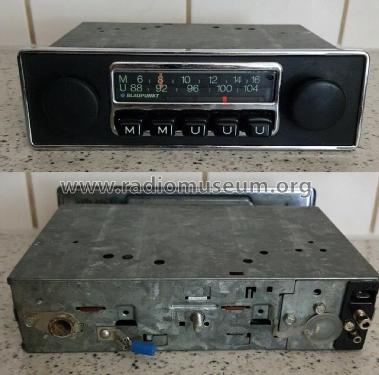

  Das Gerät gibt es anscheinend mit UKW bis 104 und bis 108 MHz (siehe Bilder). Eine Ähnliche Situation findet sich auch bei Münster 7.632.620.

• Net weight (2.2 lb = 1 kg)
• 1.1 kg / 2 lb 6.8 oz (2.423 lb)

• Price in first year of sale
• 230.00 DM

• Source of data
• -- Original-techn. papers.

• Mentioned in
• Funk-Technik (FT) (9/76 Seite 287)

• Literature/Schematics (1)
• Dániel József, Autórádiók szervizkönyve, Bp. 1988.

• Author
• Model page created by Richard Winter. See "Data change" for further contributors.
