• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 23522

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 15

• Valves / Tubes
• ECC85 EF89 ECH81 EF89 EM84 EABC80 EF86 ECC83 ECC83 ECC83 EL84 EL84 EL84 EL84 EL84

• Number of Transistors

• Semiconductors
• B250C250

• Main principle
• Superhet with RF-stage; ZF/IF 460/10700 kHz

• Tuned circuits
• 7 AM circuit(s)     12 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Details
• Changer (Record changer)

• Power type and voltage
• Alternating Current supply (AC) / 110-220 Volt

• Loudspeaker
• 7 or more Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: New York Vollstereo 40400 [mit Konzerthall, dunkel] - Blaupunkt Ideal, Berlin,

• Shape
• Console with Push Buttons.

• Dimensions (WHD)
• 1470 x 900 x 440 mm / 57.9 x 35.4 x 17.3 inch

• Notes

• 13 Lautsprecher: 4x perm.-dyn. 26 x 18cm, 8x perm.-dyn. Hochtonsystem 10cm und 1 Druckkammer-System für Nachhall-Leitung; Gehäuse dunkel hochglanzpoliert.

  Siehe auch Exportmodell Blaupunkt New Yorker 40403 mit UKW/FM bis 108 MHz.

• Net weight (2.2 lb = 1 kg)
• 85 kg / 187 lb 3.6 oz (187.225 lb)

• Price in first year of sale
• 1,450.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1960/61

• Mentioned in
• Funk-Technik (FT) (18/1960, S. 640, 641 / Neues über die Nachhalltechnik)

• Literature/Schematics (1)

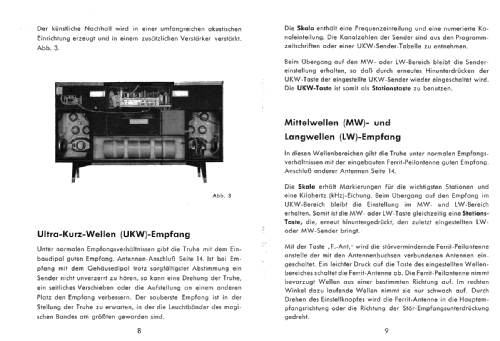

• -- Original-techn. papers.
