• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1950/1951

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 793

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• ECH11 EF15 or EF11 EBF11 EL11 EM11 AZ11

• Main principle
• Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s); Reflex

• Tuned circuits
• 6 AM circuit(s)     6 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil)

• Power out
• 4 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org

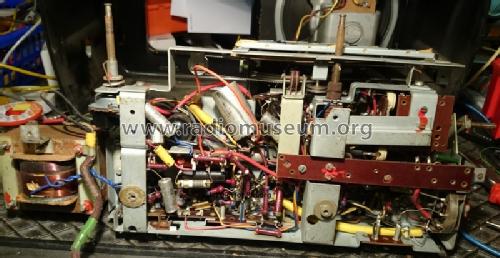

• Model: NU670W [ECH11] - Blaupunkt Ideal, Berlin,

• Shape

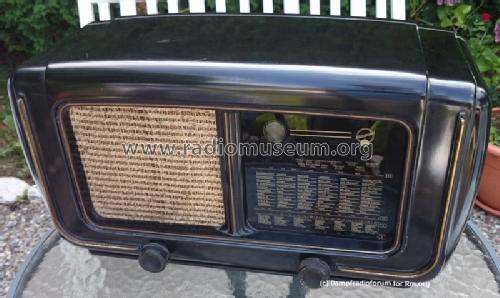

• Tablemodel, low profile (big size).

• Notes

• Blaupunkt NU670W verwendet bei UKW die erste ZF-Stufe auch als NF-Vorstufe (Reflexschaltung). Variometer-Abstimmung und Flankendemodulation bei UKW. Schaltung identisch zu Blaupunkt NU680W, F269W, F299W.

  Gerät ist identisch mit Modell F269W (blauer Zusatzaufkleber mit beiden Bezeichnungen am Gerät).

• Source of data
• Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange Schaltungen der Funkindustrie, Buch 2

• Other Models

• Here you find 3577 models, 3264 with images and 2328 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
  All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
