• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1950/1951

• Category
• Medical Technology

• Radiomuseum.org ID
• 343452

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• DF67 DF67 DL67

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Hearing aid

• Power type and voltage
• Dry Batteries / AA: 1,25V & 15F20: 22,5 Volt

• Loudspeaker
• - only for Earphone!

• Material
• Various materials

• from Radiomuseum.org
• Model: Omniton Hörgerät HV050B [DF67/DL67] - Blaupunkt Ideal, Berlin,

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 60 x 103 x 22 mm / 2.4 x 4.1 x 0.9 inch

• Notes

• Hörverstärker mit 3 NF-Stufen. Magnetischer oder Kristallhörer verwendbar. Frequenzgang mit Tonblendenschalter 3-stufig wählbar:

  • Helle Tonlage, bis ca. 4000 Hz geradlinig auf 1 kHz bezogen, bei 300 Hz abfallend um 50% entsprechend 6 dB
  • Mittlere Tonlage, durch zugeschaltete Gegenkopplung wird der Frequenzgang weitgehend linearisiert, die Verstärkung sinkt um etwa 6 dB
  • Tiefe Tonlage, die Höhen werden beschnitten, bezogen auf 1000 Hz sinkt die Ausgangsspannung bei 4000 Hz auf ¼, entsprechend -12 dB.

  Das Gerät gab es in Metall- oder Kunststoff-Ausführung, letztere siehe Omniton HV110BK

  Technische Daten siehe Kundendienstschrift

• Net weight (2.2 lb = 1 kg)
• 0.150 kg / 0 lb 5.3 oz (0.33 lb)

• Price in first year of sale
• 176.00 DM

• Mentioned in

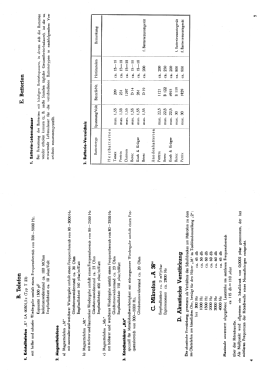

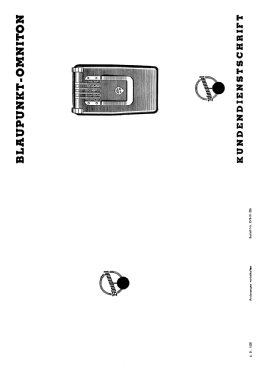

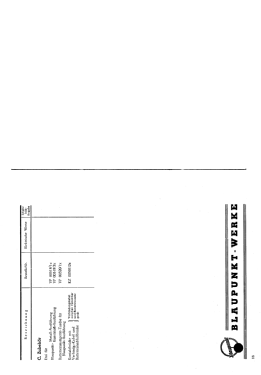

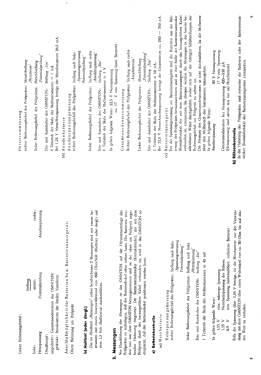

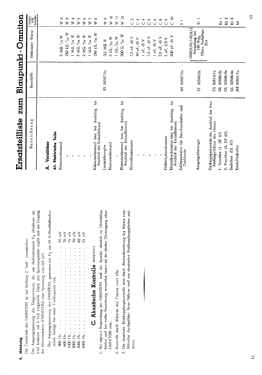

• -- Original-techn. papers. (Kundendienstschrift 06/1951)

• Literature/Schematics (1)
• -- Original prospect or advert (Blaupunkt Prospekt 5/50)

• Author
• Model page created by Richard Winter. See "Data change" for further contributors.
