Palermo 90° 7361

• Pays
• Allemagne

• Fabricant / Marque
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Année
• 1956/1957

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 20816

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 17

• Lampes / Tubes
• PCC84 PCF82 EF80 EF80 EF80 PCL81 ECC82 ECL80 PCL82 ECC81 PL36 PY83 EY86 EF80 PABC80 PL82 MW53-80

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900 kHz

• Gammes d'ondes
• Bandes en notes

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Appareil tous courants (CA / CC) / 220 Volt

• Haut-parleur
• 3 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Palermo 90° 7361 - Blaupunkt Ideal, Berlin,

• Forme
• Console de forme générique

• Dimensions (LHP)
• 725 x 1020 x 645 mm / 28.5 x 40.2 x 25.4 inch

• Remarques

• Wellenbereiche: VHF-Band I & III.

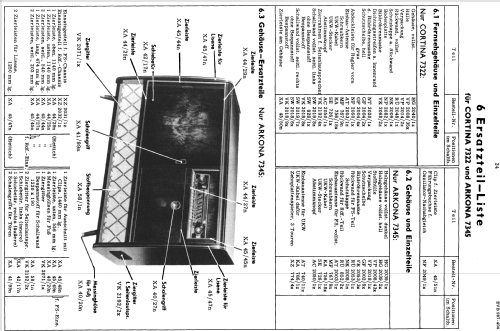

  Im Anhang ist die komplette "Kundendienstschrift BLAUPUNKT Fernseher Jahrgang 1956/57" abgelegt. Diese enthält alle Unterlagen für die Geräte

  • Cortina 70° 7322
  • Arkona 70° 7345
  • Sevilla 90° 7350
  • Palermo 90° 7361

  Es wurden zwei Revisionen der Modelle vorgenommen, die in diesen Unterlagen dokumentiert sind. Folgerichtig gibt es drei Revisionen der Chassis.

• Poids net
• 64 kg / 140 lb 15.5 oz (140.969 lb)

• Prix de mise sur le marché
• 1,475.00 DM

• Source extérieure
• Erb

• Source
• HdB d.Rdf-& Ferns-GrH 1956/57

• Littérature
• Handbuch RFP 1956/57 S.118 (Thiele, Helmstedt)

• Schémathèque (1)
• Lange, Schaltungen der Funkindustrie

• Schémathèque (2)
• -- Original-techn. papers.
