• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1952/1953

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 304426

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes
• ECH81 EF41 EBF80 EL41

• Number of Transistors

• Semiconductors
• RL24 or. RL105 E250C75

• Main principle
• Superheterodyne (common); ZF/IF 450 or 473/10700 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 220-240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Power out
• 4 W (unknown quality)

• Material
• Bakelite case

• from Radiomuseum.org

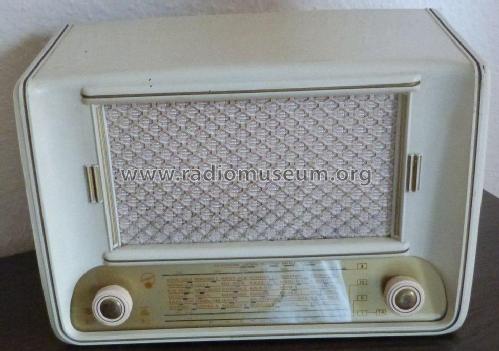

• Model: Romanze B520WP [weiß] - Blaupunkt Ideal, Berlin,

• Shape
• Tablemodel without push buttons, Mantel/Midget/Compact up to 14

• Dimensions (WHD)
• 340 x 222 x 168 mm / 13.4 x 8.7 x 6.6 inch

• Notes

• Das Modell Blaupunkt Romanze B520WP gibt es in zwei Ausführungen:  mit braunes bzw. weisses Gehäuse und weiter unterschiedlichen Abstimmskalen.
  Siehe Romanze B520WP [braun].

  Achtung: Autotrafo, keine Netztrennung

  EF41 bei UKW HF-Vorstufe und NF-Vorstufe (Reflexschaltung).
  UKW-Demodulator: Diskriminator.

• Net weight (2.2 lb = 1 kg)
• 5.3 kg / 11 lb 10.8 oz (11.674 lb)

• Price in first year of sale
• 192.00 DM

• Mentioned in
• Katalog RF-Großhandel 1952/53

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Martin Steyer. See "Data change" for further contributors.
