Scout Camp 7.674.080
Blaupunkt (Ideal), Berlin, später Hildesheim
- Country
- Germany
- Manufacturer / Brand
- Blaupunkt (Ideal), Berlin, später Hildesheim
- Year
- 1975
- Category
- Television Receiver (TV) or Monitor
- Radiomuseum.org ID
- 135728
-
- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern

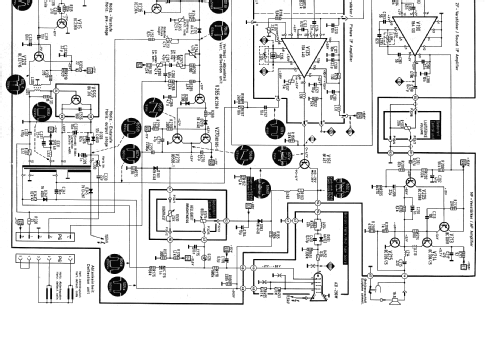

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 1
- Valves / Tubes
- A31-290W
- Number of Transistors
- 26
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Wave Bands given in the notes.
- Power type and voltage
- Line / Storage batteries (perhaps also batteries) / 220/12 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: Scout Camp 7.674.080 - Blaupunkt Ideal, Berlin,
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 305 x 280 x 345 mm / 12 x 11 x 13.6 inch
- Notes
- Schwarzweiß, Bild:31 cm. VHF, UHF.
- Net weight (2.2 lb = 1 kg)
- 8 kg / 17 lb 9.9 oz (17.621 lb)
- Source of data
- -- Original prospect or advert
- Author
- Model page created by Sándor Selyem-Tóth. See "Data change" for further contributors.
- Other Models
-
Here you find 3589 models, 3277 with images and 2329 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Blaupunkt (Ideal), Berlin, später Hildesheim
Collections
The model Scout Camp is part of the collections of the following members.
Forum contributions about this model: Blaupunkt Ideal,: Scout Camp 7.674.080
Threads: 1 | Posts: 1
Hallo liebe Mitglieder,
ich möchte hier nach kürzlicher, erfolgreicher Reparatur des Blaupunkt Scout Camps einige nützliche Hinweise geben.
Im Bestückungsplan der Chassisplatte hat sich tatsächlich ein Fehler eingeschlichen und zwar bei C327 (10nF), der bei Bedarf zur Reduzierung der Bildbreite zusätzlich eingelötet werden kann (vgl. Reparaturhinweise "Korrektur der Bildbreite")
Im Schaltplan ist er richtig in der Horizontal-Endstufe zwischen dem Kollektor des Endstufenleistungstransitors V555 (BU 310) und Masse eingezeichnet (gestrichelt). Der Bestückungsplan zeigt ihn jedoch (gestrichelt) zwischen Kollektor und Pol 13 des Zeilentrafos. De Facto ist in der Platine aber bei Pol 13 des Trafos kein zusätzliches Lötloch vorhanden. Ein Lötloch zur Masse ist jedoch direkt neben dem Kollektoranschluss V555 (= Pol12 Trafo) vorgesehen, was dem Schaltplan entspricht.
Ist die Bildbreite zu groß, also das Bild zu breit (oder auch zu eng), sollte zunächst versucht werden dies mit L330 zu korrigieren. Die Spule ist nicht nur zur Korrektur der Linearität zuständig, sondern nimmt typischer Weise auch Einfluss auf die Bildbreite.
Bei zu geringer, maximaler Helligkeit ist es wahrscheinlich, dass die Glimmlampe G176 schwächelt und Ablagerungen am Glas sichtbar sind.
Viele Grüße
Frank Annweiler
Frank Annweiler, 19.Sep.14
