• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1981 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 146069

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

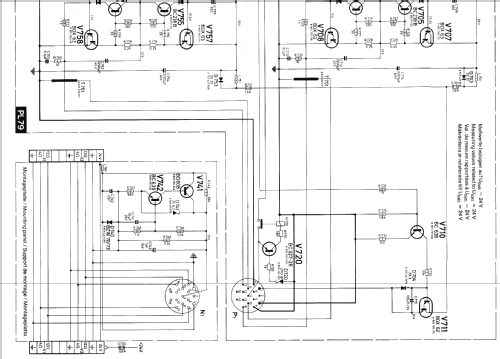

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 21

• Semiconductors
• BC238 BC307 BD808 BC639 BC327 BDX62 BDX63 1N4148 SE30 ZE2 ZPD18 ZF8,2 BZW70

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 24 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 34 W (undistorted)

• Material
• Metal case

• from Radiomuseum.org

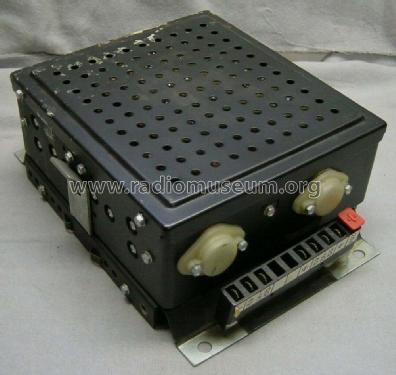

• Model: Stereo-Busverstärker 7.607.351.012 [ab 210001] - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Notes

• Zweikanal-Busverstärker. Nachfolger von 7.607.351.011., Ausgangsleistung jetzt 2 x 17 W Sinus.

  Ausgangsleistung: 2 x 17 W
  Ausgangsimpedanz: 4 oder 12 Ω
  Frequenzumfang: 40 Hz - 10 kHz

  Mögliche Bedienteile:

  • Bus-Bedienteil
  • Bedienteil/Cassettengerät ACR950

  Halbleiter einmal je Type gelistet.

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Josef Pilz. See "Data change" for further contributors.
