• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1954–1956

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 19746

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• EF41 ECH42 EAF42 EAF42 EL41

• Number of Transistors

• Semiconductors
• SM702/1Z or. SM702/2Z B250C100

• Main principle
• Superhet with RF-stage; ZF/IF 460 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Power out
• 3 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

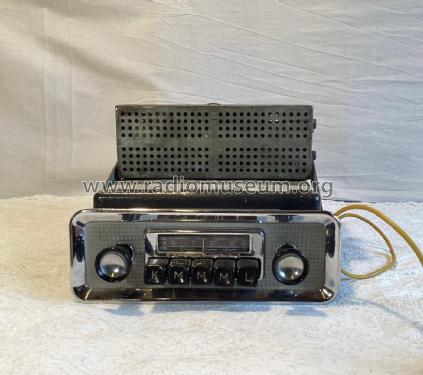

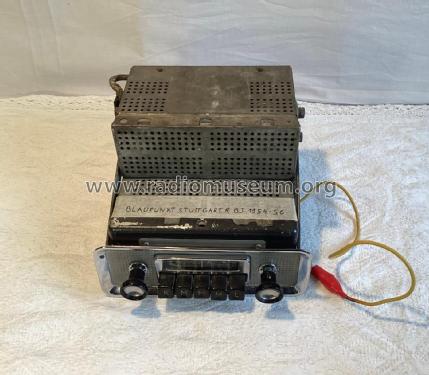

• Model: Stuttgart ab R 50001 - Blaupunkt Ideal, Berlin,

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 215 x 80 x 220 mm / 8.5 x 3.1 x 8.7 inch

• Notes

• Das Modell Stuttgart ab Nr. R 50001 von Blaupunkt ist ein zweiteiliges Drucktasten-Autoradio mit Rundfunk-Empfangsbereich für KW, MW und LW.

  Empfängerteil (bestückt mit 5 Röhren) - Bedienteil mit "Omnimat-Wählautomatik"; fünf Stationsdrucktasten zur Senderspeicherung (1 x KW, 3 x MW, 1 x LW).

  Stromversorgungsteil mit "Zerhacker" für 6 oder 12 Volt.

  Abmessungen / Gewicht:

  Empfängerteil: 183 x 76 x 168 mm / 2,6 kg,
  Stromversorgungsteil: 187 x 117 x 73 mm / 2,0 kg.

  Der Preis von 318,-DM gilt für alle Ausführungen ausser

  • Porsche, VW-Bus, VW mit altem Armaturenbrett 331,-DM
  • Mercedes 376,-DM


• Price in first year of sale
• 318.00 DM

• External source of data
• Erb

• Source of data
• Rundfunk- und Fernseh-Katalog 1954/55

• Mentioned in
• Rundfunk- Phono- Fernseh-Katalog 1954/55 S.111 (Thiele)

• Literature/Schematics (1)
• -- Original-techn. papers.
