VIII

Blaupunkt (Ideal), Berlin, später Hildesheim

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
Blaupunkt (Ideal), Berlin, später Hildesheim

Year
1928–1933

Category
Broadcast Receiver - or past WW2 Tuner

Radiomuseum.org ID
465

- alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
- Brand: Rotstern

Schematics

VIII; Blaupunkt Ideal, (ID = 67973) Radio — Blaupunkt Ideal, VIII (3)

VIII; Blaupunkt Ideal, (ID = 267507) Radio — Blaupunkt Ideal, VIII (3)

VIII; Blaupunkt Ideal, (ID = 2070778) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 44447) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 3280) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 64629) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 3279) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 79) Radio — Blaupunkt Ideal, VIII (2)

VIII; Blaupunkt Ideal, (ID = 73162) Radio — Blaupunkt Ideal, VIII (1)

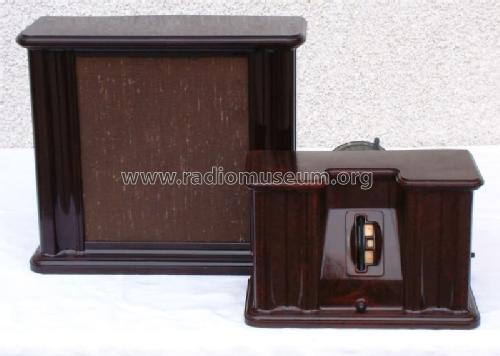

Blaupunkt VIII mit orig. LS

VIII; Blaupunkt Ideal, (ID = 640175) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 640185) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 810875) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 810876) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1295878) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1364950) Radio — Blaupunkt Ideal, VIII (2)
Katalog Radio Schnorr 1930

VIII; Blaupunkt Ideal, (ID = 1381893) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1391554) Radio — Blaupunkt Ideal, VIII (2)
Blaupunkt Prospekt K54B ca. 1930

VIII; Blaupunkt Ideal, (ID = 1585059) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585060) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585061) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585062) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585063) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585064) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585065) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1585066) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1722852) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1722853) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 1722854) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 2070779) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 2070781) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 2070782) Radio — Blaupunkt Ideal, VIII (1)

VIII; Blaupunkt Ideal, (ID = 2070783) Radio — Blaupunkt Ideal, VIII (1)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
3

Valves / Tubes
RE034 RE034 RE154

Main principle
TRF with regeneration; 2 AF stage(s)

Tuned circuits
1 AM circuit(s)

Wave bands
Broadcast (MW) and Long Wave.

Power type and voltage
Storage and/or dry batteries / 4 & 90 Volt

Loudspeaker
- This model requires external speaker(s).

Material
Bakelite case

from Radiomuseum.org
Model: VIII - Blaupunkt Ideal, Berlin,

Shape
Tablemodel, with any shape - general.

Dimensions (WHD)
250 x 170 x 120 mm / 9.8 x 6.7 x 4.7 inch

Notes

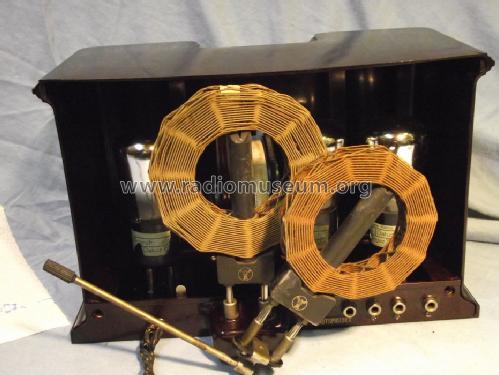

Spulenkoppler an der Rückseite des Gerätes.

Net weight (2.2 lb = 1 kg)
2 kg / 4 lb 6.5 oz (4.405 lb)

Price in first year of sale
54.00 RM !

Source of data
Arlt's grosser Radiokatalog 1930 / Radiokatalog Band 1, Ernst Erb

Mentioned in
Katalog Radio-Zentrale Prohaska 1932/33 (!)

Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.

Other Models
Here you find 3577 models, 3263 with images and 2328 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
