W400 Ch= LW400

• Country
• Germany

• Manufacturer / Brand
• Blaupunkt (Ideal), Berlin, später Hildesheim

• Year
• 1931–1933

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 497

• • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
  • Brand: Rotstern

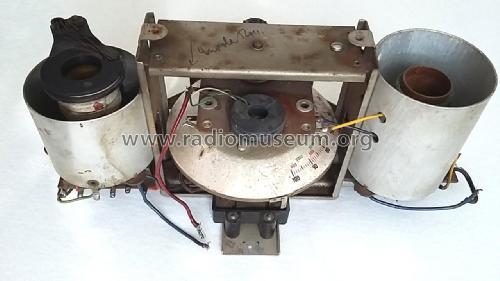

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• RENS1204 RENS1204 or REN904 RENS1204 RE304 RGN1054

• Main principle
• TRF with regeneration; 1 Special; 2 AF stage(s)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Wooden case

• from Radiomuseum.org
• Model: W400 Ch= LW400 - Blaupunkt Ideal, Berlin,

• Dimensions (WHD)
• 465 x 260 x 215 mm / 18.3 x 10.2 x 8.5 inch

• Notes

• Eine ausführliche Gerätebeschreibung des Blaupunkt W400 findet sich in der Funkschau 1931, Heft 42 auf Seite 332.

  Siehe auch Modell für Frankreich Point Bleu W400.

• Price in first year of sale
• 180.00 RM +

• Source of data
• Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb

• Circuit diagram reference
• Lange-Nowisch

• Mentioned in
• Radio-Schnorr-Katalog Nr.53 1931/32

• Literature/Schematics (2)
• Funkschau (1931, Heft42 Seite 332)

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
