• Country
• Germany

• Manufacturer / Brand
• Blechblas- und Signalinstrumentenfabrik, VEB; Markneukirchen

• Year
• 1962 ??

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 130211

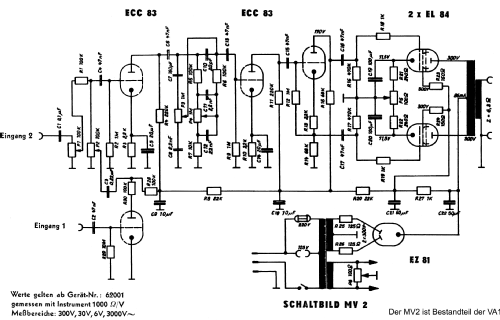

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• ECC83 ECC83 EL84 EL84 EZ81

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 125; 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Power out
• 12 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Verstärkeranlage VA1 - Blechblas- und

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 235 x 130 x 165 mm / 9.3 x 5.1 x 6.5 inch

• Notes
• Die Verstärkeranlage VA1 besteht aus dem Mischverstärker MV2 und einer LS-Box. Leistungsaufnahme: 65 Watt bei Vollaussteuerung. Klirrfaktor: 5% bei Vollaussteuerung und 1 kHz, Fremdspannungsabstand: 56 dB, Übertragungsbereich: 50 Hz ... 15 kHz ± 2,5 dB. Ausgangsimpedanz: 6,3 Ohm. Eingänge: 1x 1,5 mV an 500 kOhm (für Micro oder TA), 1x 75 mV an 100 kOhm (für Orgel Ionika und Claviset).

• Net weight (2.2 lb = 1 kg)
• 6 kg / 13 lb 3.5 oz (13.216 lb)

• Mentioned in
• -- Original prospect or advert

• Author
• Model page created by Willi Ribbe. See "Data change" for further contributors.
