Sachsenklang M2
Böhm-Automatic, Glauchau (Ostd.) (D)
- Country
- Germany
- Manufacturer / Brand
- Böhm-Automatic, Glauchau (Ostd.) (D)
- Year
- 1962 ??
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 171386
Sachsenklang M2 Frontansicht
Rückwand von außen gesehen

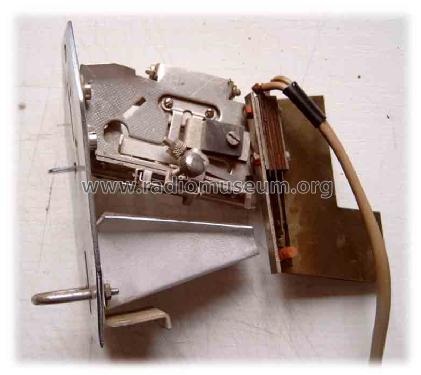

Münzprüfer
Magnet und Gewichte zur Münzprüfung
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Jukebox-Coin operated Phonograph
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- 2 Loudspeakers / Ø 20 cm = 7.9 inch
- Power out
- 10 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Sachsenklang M2 - Böhm-Automatic, Glauchau Ostd
- Shape
- Console, Lowboy (legs < 50 %).
- Dimensions (WHD)
- 840 x 1290 x 500 mm / 33.1 x 50.8 x 19.7 inch
- Notes
-
Sogenannter Halbautomat bei dem die Platte (40 Stück zur Auswahl) von Hand in den Schlitz (Plattenschlucker) eingeschoben werden. Nach Einwurf von 2 x 10 Pfennig bekommt der Verstärker die Anodenspannung. Nach dem Abspielen wird diese wieder abgeschaltet, die Platte ausgeworfen und die beiden Münzen fallen in die Kassenbox.
Gehäuse aus Holz bzw. Tischlerplatten in verschiedenen Farbvarianten.
Es existieren Varianten mit unterschiedlichen Gehäusefarben, furniert oder lackiert, Holzfüße rund oder eckig.Anschlüsse für Fernregler und Zusatzlautsprecher.
Eingebaut ist ein Ziphona A30 mit magnetischem System 4M.
Bestückung mit zwei Lautsprechern L 2158 PB.
- Source of data
- - - Data from my own collection
- Mentioned in
- Musikbox-Buch "Johann Strauß meets Elvis"
- Author
- Model page created by Uwe Ronneberger. See "Data change" for further contributors.
- Other Models
-
Here you find 4 models, 4 with images and 3 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Böhm-Automatic, Glauchau (Ostd.) (D)
Collections
The model Sachsenklang is part of the collections of the following members.
Forum contributions about this model: Böhm-Automatic,: Sachsenklang M2
Threads: 1 | Posts: 1
Nach erfolgreicher Wiederbelebung einer Sachsenklang M2 kam der berühmte Vorführeffekt :
Zwei Groschen und Platte rein, Lautstärkesteller am Verstärker aufgedreht und plötzlich wird der Ton leiser, aber das Netz-Brummen unerträglich lauter.
Also schnell das Lautstärke-Poti zurück. Das Brummen verschwindet, kommt aber nach kurzer Zeit wieder.

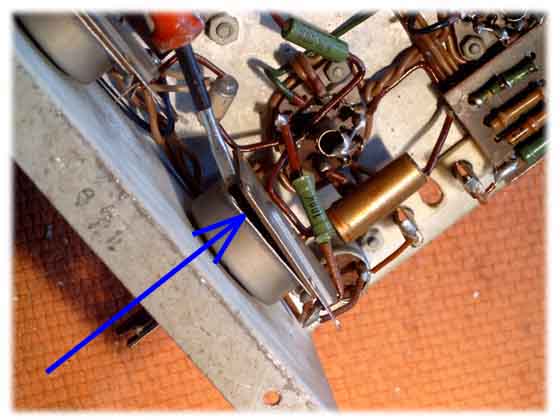

Ursache waren die zerfallenen Rohrnieten am Lautstärke-Potigehäuse:
Wenn man auf die Achse drückte, bekam der Schleifer Kontakt und das Brummen verschwand.
Nach dem Loslassen ging der Schleifer langsam wieder in die alte Stellung zurück und das Gitter hängt frei.

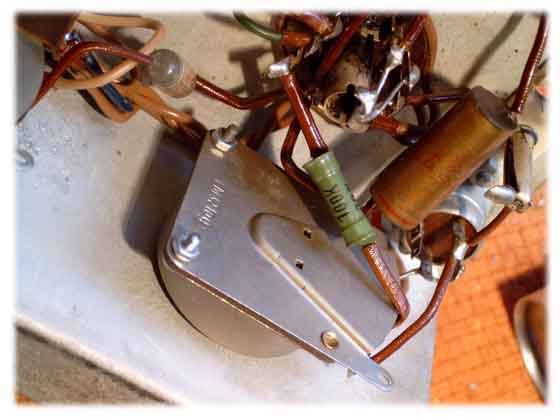

Falls keine passenden Rohrnieten verfügbar sind, tun es auch Aderendhülsen:
Oder man nimmt M2-Schrauben, das spart sogar den Ausbau des Potis:
Uwe Ronneberger, 28.Mar.10
