3C212B Ch= CT-57 , Series CX-36
Capehart Corp.; Fort Wayne, IN - see also Farnsworth
- Produttore / Marca
- Capehart Corp.; Fort Wayne, IN - see also Farnsworth
- Anno
- 1952 ?
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 359401
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 26
- Valvole
- 6BQ7 6J6 6CB6 6CB6 6CB6 6CB6 6X8 6AQ5 6AU6 6AU6 6AL5 6AV6 6AQ5 6BA6 6BE6 12AT7 6C4 6V6GT 6AL5 12AU7 6BQ6GT 6W4GT 1B3GT 5U4G 5U4G 21FP4A
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Gamme d'onda nelle note.
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 60Hz, 117V=110-120 Volt
- Altoparlante
- AP magnetodinamico (magnete permanente e bobina mobile) / Ø 8 inch = 20.3 cm
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: 3C212B Ch= CT-57 , Series CX-36 - Capehart Corp.; Fort Wayne, IN
- Forma
- Console di qualsiasi tipo
- Annotazioni
-
Capehart model 3C212B is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis CT-57, Series CX-36, VHF tuner 850222B-1 and picture tube 21FP4A.

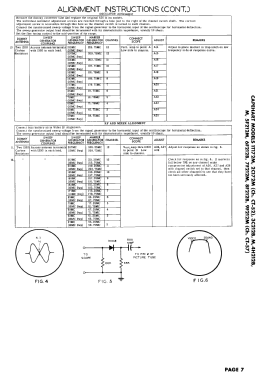

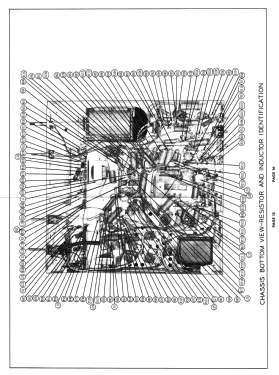

- Letteratura / Schemi (1)
- Photofact Folder, Howard W. SAMS (Set 187, folder 3, dated 12-52)
- Autore
- Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
