• Land
• USA

• Hersteller / Marke
• Farnsworth Television & Radio Corp. - see also Capehart

• Jahr
• 1954/1955

• Kategorie
• Ton-/Bildspeichergerät oder -Spieler

• Radiomuseum.org ID
• 80727

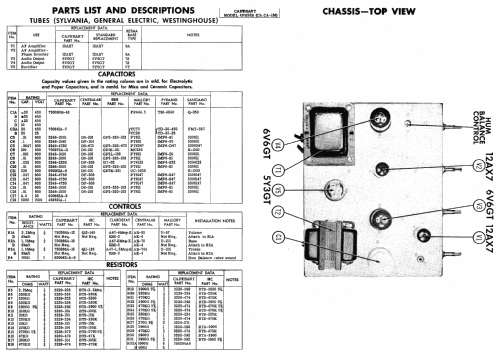

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 5

• Röhren
• 12AX7 12AX7 6V6GT 6V6GT 5Y3GT

• Hauptprinzip
• NF-Verstärkung

• Wellenbereiche
• - ohne

• Spezialitäten
• Plattenwechsler

• Betriebsart / Volt
• Wechselstromspeisung / 105-120 Volt

• Lautsprecher
• 4 Lautsprecher

• Belastbarkeit / Leistung
• 10 W (Qualität unbekannt)

• Material
• Gerät mit Holzgehäuse

• von Radiomuseum.org
• Modell: Capehart 16PH55B Ch= CA-156 - Farnsworth Television & Radio

• Form
• Standgerät: allgemein.

• Bemerkung
• SAMS Photofact Date 7-55, set 284, folder 5 shows the Capehart-Farnsworth Co. models 4PH55B, 4PH55M, 16PH55B, 16PH55F and 16PH55M with the same chassis CA-156. They are AC operated 10 Watt audio amplifiers with 3 speed automatic record changer. For service information on record changer #345A see similar V-M Model 950 on Photofact set #216 folder 11 or record changer manual CM-5. There are two 12" sized speakers and two 5" sized speakers built in. On the chassis there is a hum balance control.

• Datenherkunft
• Beitman Radio Diagrams, Vol. 15, 1955

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Date 7-55, set 284, folder 5)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
