• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Farnsworth Television & Radio Corp. - see also Capehart

• Anno
• 1953/1954

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 80708

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• 12BE6 12BA6 12AV6 50C5 35W4

• Principio generale
• ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 105-125 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Plastica (non bachelite o catalina)

• Radiomuseum.org

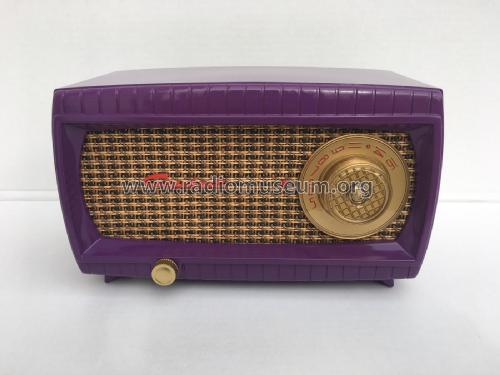

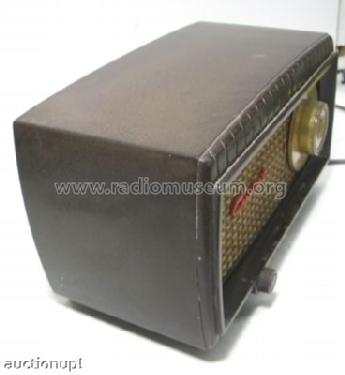

• Modello: Capehart 3T55 Ch= CR-150 - Farnsworth Television & Radio

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni
• The model 3T55 with chassis CR-150 and model 2T55 with chassis CR-154 share the same plan on the SAMS Photofact Folder. They are AC-DC operated AM receivers. The model 3T55 was available in Ebony, Brown, Ivory and Green.

• Fonte dei dati
• Machine Age to Jet Age III

• Riferimenti schemi
• Beitman Radio Diagrams Vol. 15, 1955

• Letteratura / Schemi (1)
• Photofact Folder, Howard W. SAMS (Date 12-54, set 261, folder 4)

• Autore
• Modello inviato da Egon Penker. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 400 modelli, di cui 284 con immagini e 327 con schemi.
