• Country
• Italy

• Manufacturer / Brand
• Cassinelli, S.a.s., & C. (CCM); Milano

• Year
• 1973 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 235653

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Power type and voltage
• Dry Batteries / 1x 3 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org

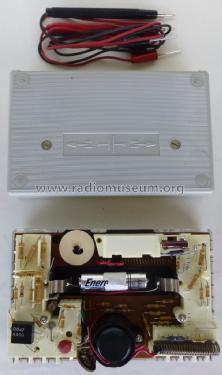

• Model: Multimeter Novotest 2 TS161 - Cassinelli, S.a.s., & C. CCM;

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 155 x 45 x 110 mm / 6.1 x 1.8 x 4.3 inch

• Notes

• Multimeter 40 KOhm/V DC - 4 KOhm/V AC. V dc/ac, A dc/ac, Ohm, dB, Hz, pF. Improved version, extended range with A/V x2 pushbotton (lockable).

  Battery Superpila '66', Philips 2R10P, or Panasonic 2R10R, 3 V.

  ---

  Portate:
  Tensione CC: 150 - 300 mV; 1 - 1,5 - 2 - 3 - 5 . 10 - 30 - 50 - 60 - 100 - 250 - 500 - 1.000 Vcc
  Tensione CA: 1,5 - 15 - 30 - 50 - 100 - 300 - 500 - 1.000 - 2.500 Vca
  Corrente CC: 25 - 50 - 100 µA;  0,5 - 1 - 5 - 10 - 50 - 100 - 500 mA; 1 - 5 - 10 A cc.
  Corrente CA: 250 µA; 50 - 500 mA; 5 A ca
  Resistenza: x0,1 - x1 - x10 - x100 - x1k - x10k Ω
  Frequenza: Da 0 a 50 Hz; Da 0 a 500 Hz con condensatore esterno.
  Volt Uscita: 1,5 V (Condensatore esterno); 15 - 30 - 50 - 100 - 300 - 500 - 600 - 1.000 -                            2.500 V
  Decibel: 5 portate da -10 a +70 dB
  Capacità: Da 0 a 0,5 µF (Alimentazione da rete);
                  Da 0 a 50 µF; da 0 a 500 µF; da 0 a 5.000 µF (Alimentazione da batteria interna).

  A richiesta possono essere forniti i seguenti accessori:
  TA/6N Riduttore (Trasformatore) per corrente alternata con portate 25 - 50 - 100 e 200 A
  Derivatore per corrente continua (Shunt) SH30 con portata 30 A SH150 con portata 150 A.
  VC5 Puntale per alta tensione con portata 25.000 V CC
  L1N Cellula fotoelettrica con campo di misura da 0 a 20.000 LUX
  T1/N Termometro a contatto con campo di misura da -25 a +250 °C.

• Mentioned in
• -- Original prospect or advert (Radio Elettronica, ETL Etas numero 12 dicembre 1976)

• Author
• Model page created by Massimo Follaro. See "Data change" for further contributors.
