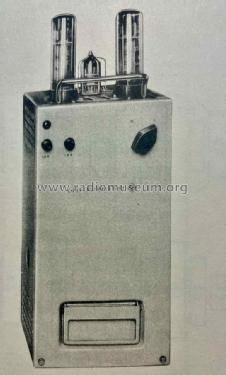

Endverstärker Präciton 20, EV

Clamann & Grahnert; Dresden

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 356528

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 3
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Endverstärker Präciton 20, EV - Clamann & Grahnert; Dresden
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 140 x 270 x 120 mm / 5.5 x 10.6 x 4.7 inch
  • Notes

  • Der Endverstärker besteht aus einer Gegentaktvorstufe und einer im AB-Betrieb arbeitenden Gegentaktendstufe. Die für den Gegentaktbetrieb erforderliche Symmetrierung der Eingangsspannung wird in dem vorgeschalteten Zwischenverstärker gewonnen. Eine Gegenkopplung von der Sekundärseite das Ausgangsübertragers auf den Kathodenkreis der Vorstufe setzt den Klirrfaktor stark herab und bedingt eine gegenüber dem optimalen Abschlusswiderstand kleinen Quellwiderstand des Ausgangskreises, der sich günstig auf die Bedämpfung von Lautsprecherresonanzen auswirkt.

    Im Interesse einer langen Lebensdauer der Endröhren liegt ihre Anodenbelastung etwas unter dem zulässigen Grenzwert.

  • Net weight (2.2 lb = 1 kg)
  • 7.250 kg / 15 lb 15.5 oz (15.969 lb)
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.
