• Country
• Germany

• Manufacturer / Brand
• Conrad Electronic (Voltcraft), Radio-Conrad, Conrad & Co; Berlin, Hirschau

• Year
• 1994 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 160586

• • Brand: Voltcraft

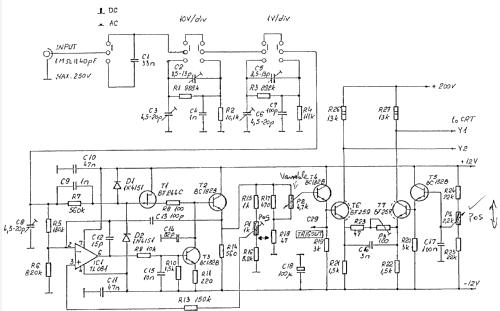

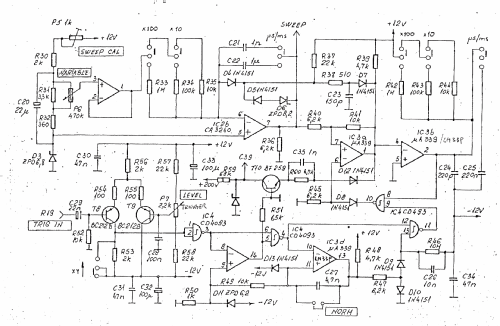

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 1

• Valves / Tubes
• DG7-132

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Voltcraft Oszilloskop 1536 - Conrad Electronic Voltcraft,

• Dimensions (WHD)
• 183 x 85 x 200 mm / 7.2 x 3.3 x 7.9 inch

• Notes
• Kleines Service-Oszilloskop mit einem Vertikalkanal und einem Zeitablenkgenerator, ideal für Amateure und Schulunterricht.
  Nutzschirmfläche der Elektronenstrahlröhre DG7-132 = 4,8x6 cm,
  Eingangskopplung: AC/DC, Eingangsimpedanz: 1MOhm/40 pF, Bandbreite: DC..1 MHz(-3db), Anstiegzeit 350 ns, Empfindlichkeit 100 mV...10 V/div;
  Umfang der stetigen Regelung 1:10 bei einer Genauigkeit von 5%, Triggerung intern, Horizontalablenkung: Eingangsimpedanz 2 MOhm/40 pF,; Bandbreite 10 Hz...1 MHz(-3db); Empfindlichkeit100mV/div;
  Zeitablenkgenerator 1 µs/div...100 ms/div; Umfang der stetigen Regelung 1:10;
  Leistungsaufnahme vom Netz 28 Watt.

• Net weight (2.2 lb = 1 kg)
• 2.5 kg / 5 lb 8.1 oz (5.507 lb)

• Price in first year of sale
• 2,790.00 ATS

• Author
• Model page created by Museum Roggenhofer. See "Data change" for further contributors.
