Buddy Boy (54, 54Q) Ch= 54 round top

Crosley Radio Corp.; Cincinnati (OH)

Datos

Foro

Imágenes

Colecciones

País
Estados Unidos

Fabricante / Marca
Crosley Radio Corp.; Cincinnati (OH)

Año
1930/1931

Categoría
Radio - o Sintonizador pasado WW2

Radiomuseum.org ID
36715

Imágenes
Esquemas

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 101543) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (3)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 186538) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (3)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 229070) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585340) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585339) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585336) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585337) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585338) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585342) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 585344) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 83629) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

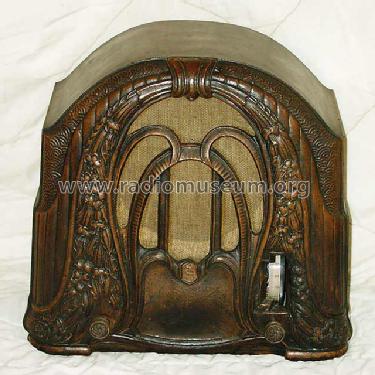

Crosley Buddy Boy, Repwood case

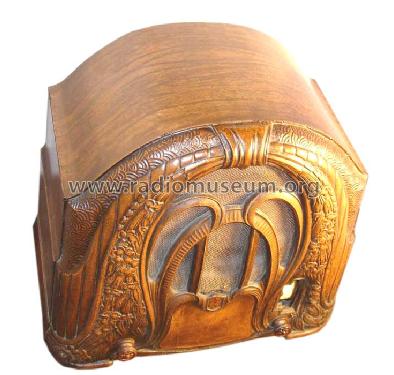

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 352932) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Ebay Nr. 250147431848 Bild bearbeitet.

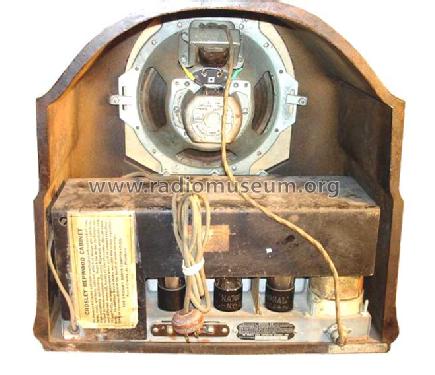

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 352933) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Ebay Nr. 250147431848 Bild bearbeitet.

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 352935) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Ebay Nr. 250147431848 Bild bearbeitet.

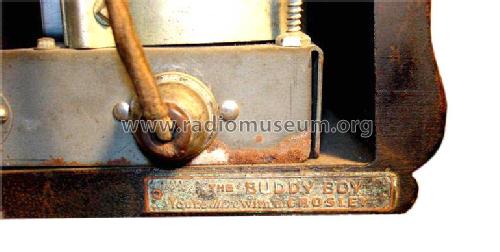

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 352936) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Ebay Nr. 250147431848 Bild bearbeitet.

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 605401) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 605402) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 717053) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 1106215) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Radio Retailing magazine, February 1931

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 1345624) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2089197) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2089198) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2089199) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2089200) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2089201) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (1)

Buddy Boy Ch= 54; Crosley Radio Corp.; (ID = 2199746) Radio — Crosley Radio Corp.; Buddy Boy Ch= 54 (2)
Quelle: Rádióélet, 1931.

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

Especificaciones técnicas

Numero de valvulas
5

Válvulas
24A 24A 24A 45 80

Principio principal
RFS sin reacción; 1 Etapas de AF; Screengrid 1926-1935

Número de circuitos sintonía
3 Circuíto(s) AM

Gama de ondas
OM (onda media) solamente

Tensión de funcionamiento
Red: Corriente alterna (CA, Inglés = AC) / 100-125 Volt

Altavoz
Altavoz electrodinámico (bobina de campo) / Ø 22 cm = 8.7 inch

Material
Material especial, que se describe en las notas.

de Radiomuseum.org
Modelo: Buddy Boy Ch= 54 [round top] - Crosley Radio Corp.;

Forma
Sobremesa tipo Capilla (upright, round top or pinted arch, not rounded edges only).

Ancho, altura, profundidad
15.4 x 15.6 x 9.75 inch / 391 x 396 x 248 mm

Anotaciones
The literature is at variance about the model number 54, 54Q or 54G, as well as in the name: New Buddy, or Buddy Boy or New Buddy Boy. The only difference is in the cabinet, where also a round top version exists. But which cabinet to which number and name belongs is not clear. The sources are divergent. Almost any combination can be found.
Moulded Repwood , Tombstone. Although the schematic does not indicate, Crosley calls it a Neutrodyne in the original ad from 1930 (A Blast from the Past).

In other words: Crosley Buddy Boy has been made in different forms and also for different chassis. Here it is chassis 54 (2 knobs) - please do not confuse with similar chassis 56 (2 knobs) and chassis 58 (3 knobs). The "New Buddy Boy" for chassis 56 has the scale over the right knob (two knobs) - as has chassis 54. The Crosley 56 is the DC version of this AC model 54(G) - which you can find in two versions: "round top" and "flat top".

Peso neto
17.7 kg / 38 lb 15.8 oz (38.987 lb)

Precio durante el primer año
64.00 $

Ext. procedencia de los datos
Ernst Erb

Procedencia de los datos
A Blast from the Past

Referencia esquema
Rider's Perpetual, Volume 1 = 1931/1934 (for 1919-1931)

Mencionado en
Collector's Guide to Antique Radios (7th Edition) (and Guide to old Radios,Johnson 1989)
