JC-6BN Ch= R103
Crosley Radio Corp.; Cincinnati (OH)
- Land
- USA
- Hersteller / Marke
- Crosley Radio Corp.; Cincinnati (OH)
- Jahr
- 1955 ?
- Kategorie
- Rundfunkempfänger (Radio - oder Tuner nach WW2)
- Radiomuseum.org ID
- 81520

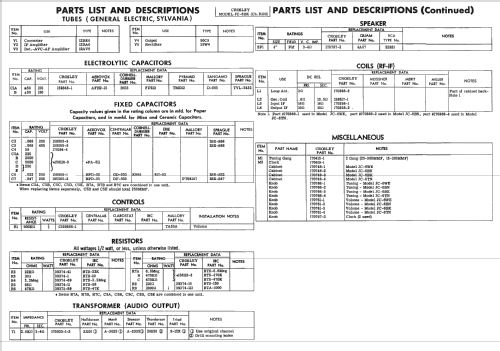

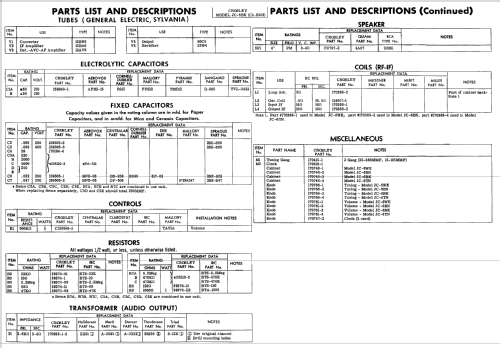

Sams Photofact Folders

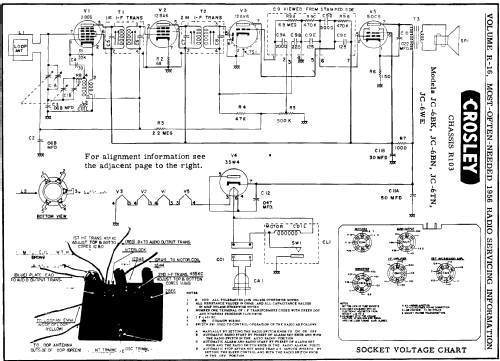

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 5
- Hauptprinzip
- Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)
- Anzahl Kreise
- 6 Kreis(e) AM
- Wellenbereiche
- Mittelwelle, keine anderen.
- Betriebsart / Volt
- Wechselstromspeisung / 60 Hz, 117V = 115 -125 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 4 inch = 10.2 cm
- Material
- Leder / Stoff / Plastic / Segeltuch über div. Material
- von Radiomuseum.org
- Modell: JC-6BN Ch= R103 - Crosley Radio Corp.;
- Form
- Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).
- Abmessungen (BHT)
- 9.5 x 7 x 4.5 inch / 241 x 178 x 114 mm
- Bemerkung
-
AC Operated AM Superheterodyne Reciver with Electric Clock.Color=brown Clock by "Telechron".
- Schaltungsnachweis
- Beitman Radio Diagrams Vol. 16, 1956
- Literatur/Schema (1)
- Photofact Folder, Howard W. SAMS (Date 8-56, Set 326, Folder 7)
- Autor
- Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
