• Country
• Germany

• Manufacturer / Brand
• Dantronik Funk (Autoton); Flensburg

• Year
• 1963 ??

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 310883

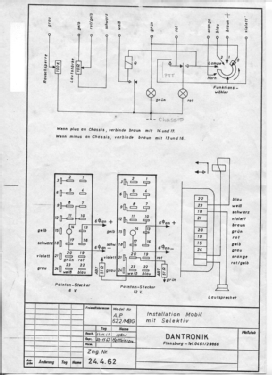

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 17

• Valves / Tubes
• QQE02/5 QQE03/12 EF89 EF95 ECC81 ECL80 EL95

• Main principle
• Transceiver

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org
• Model: UKW-Betriebsfunkgerät 632 SE - Dantronik Funk Autoton;

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 257 x 170 x 355 mm / 10.1 x 6.7 x 14 inch

• Notes

• UKW-Sendeempfänger, wahrscheinlich Anwendung im 2-m-Band wie z.B. Autotelefon im A-Netz. Abgesetztes Bedienteil mit Anschluss für Telefonhörer bzw. Mikrofon und Lautsprecher, Verbindung zum Hauptgerät über Multistecker. Antennenanschluss über SO-239 UHF-Armatur.

  Dazu gehört das Stromversorgungsgerät 632 SV (220 Volt Netzspannung).

  Angegebene Abmessungen sind Maße über alles.

• Author
• Model page created by Hans-Werner Ellerbrock. See "Data change" for further contributors.
