• Country
• Germany

• Manufacturer / Brand
• DEBEG, Deutsche Betriebsges.f.drahtlose Telegraphie mbH;

• Year
• 1958 ??

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 106803

• • Brand: Deutsche Betr-ges.f.drahtl.Telegraphie mbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• EF85 ECH42 EF43 EBC41 EM80 EL84 Te50

• Main principle
• Superhet with RF-stage; ZF/IF 555 kHz; 2 AF stage(s)

• Tuned circuits
• 8 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Line / Batteries (any type) / 220 / 12; 24 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Metal case

• from Radiomuseum.org

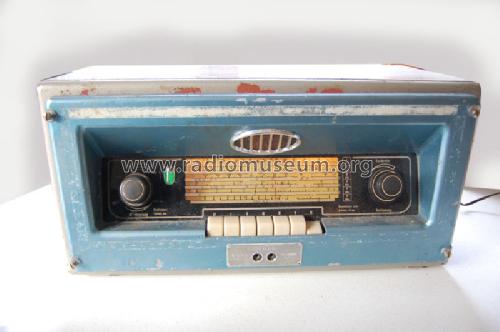

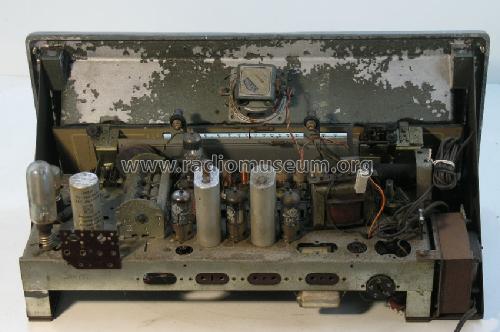

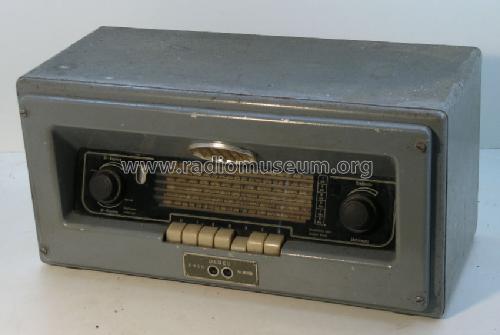

• Model: E555 - DEBEG, Deutsche Betriebsges.f.

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 550 x 260 x 290 mm / 21.7 x 10.2 x 11.4 inch

• Notes

• Entwickelt für den Sprechfunkdienst im Grenzwellengebiet.

  Vorstufen-Superhet mit rauscharmer Regelpentode.

  Gerät zum Empfang der Sendearten A1A, A2A und A3E

  6 Frequenzbereiche:

  • 93-250 kHz
  • 250-540 kHz
  • 575-1550 kHz
  • 1,5-3,5 MHz
  • 3,4-8,0 MHz
  • 7,7-23 MHz

  Hauptsächlich eingesetzt auf Schiffen als Zweit- und Notempfänger.

• Net weight (2.2 lb = 1 kg)
• 15 kg / 33 lb 0.6 oz (33.04 lb)

• Mentioned in
• -- Original-techn. papers.

• Author
• Model page created by Geert Schulte. See "Data change" for further contributors.
