Stereo-Kombination ST 501
Deutsche Grammophon-AG; Berlin
- Country
- Germany
- Manufacturer / Brand
- Deutsche Grammophon-AG; Berlin
- Year
- 1958
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 338621
-
- Brand: Polydor
Steuertisch.

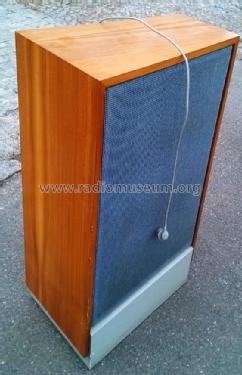

Lausprecherbox.

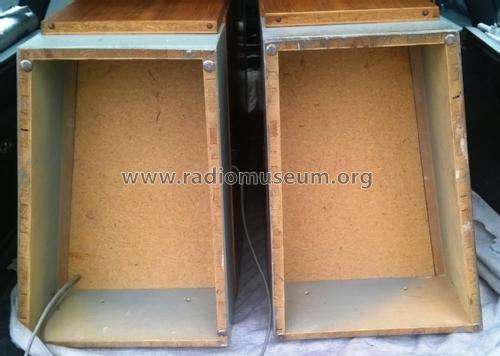

Lautsprecherbox Rückseite.
- Number of Tubes
- 19
- Valves / Tubes
- ECC88 EC92 EF85 EF80 EM84 EAA91 ECC83 ECC83 ECC83 ECC83 ECC81 EZ81 ECC83 ECC83 EL84 EL84 EL84 EL84 GZ34
- Main principle
- Superhet with RF-stage; ZF/IF 10700 kHz
- Tuned circuits
- 12 FM circuit(s)
- Wave bands
- FM Broadcast Band Only
- Details
- Record Player (not changer)
- Power type and voltage
- Alternating Current supply (AC) / 110; 220 Volt
- Loudspeaker
- 7 or more Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Stereo-Kombination ST 501 - Deutsche Grammophon-AG; Berlin
- Shape
- Console with any shape - in general
- Notes
-

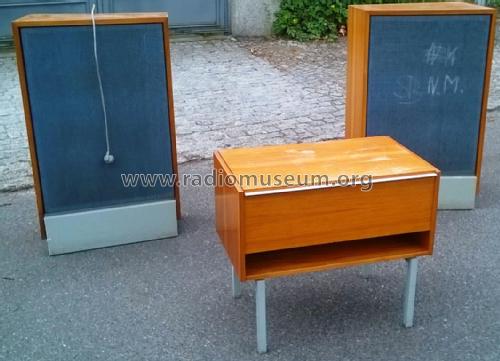

Deutsche Grammophon Gesellschaft, 3-teilige Anlage, eingerichtet für Mono-UKW-Empfang und stereophone Schallplatten-Wiedergabe, bestehend aus (Stand 1960):

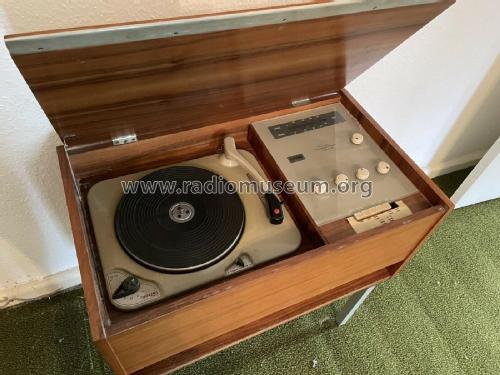

- Steuertisch mit Plattenspieler Thorens TD134
- UKW-Vorsatz Nogoton 12642-61Z

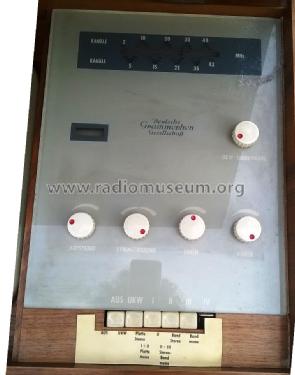

- Stereo-Steuerverstärker Klein + Hummel ST-S3

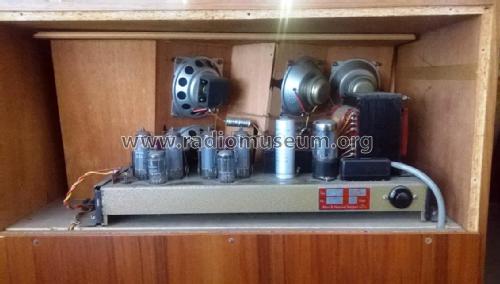

- 2 Lautsprecherboxen mit je 8 Lautsprechern (2x 25 cm Tieftöner, 2x 10 cm Mittelton und 4x 10 cm Hochton-LS), mit einem Endverstärkermodul für beide Boxen, eingebaut in der linken Box
- Stereo-Endverstärker Klein + Hummel ST-S2 mit 2 Gegentakt-Endstufen.
Abmessungen und Gewichte:
- Steuertisch 697 x 610 x 420 mm, 30,7 kg
- Boxen jeweils 610 x 1005 x 385 mm, 35,0 bzw. 43,5 kg
Die Zeitschrift Funk-Technik nennt in ihrem Kurzbericht einen "Stereo-Plattenspieler W3380 mit besonders schwerem Plattenteller mit dem Stereo-Tonabnehmer [Elac] STS-200 mit Diamant-Nadel".
- Price in first year of sale
- 2,500.00 DM
- Mentioned in
- -- Original prospect or advert
- Literature/Schematics (1)
- -- Schematic
- Literature/Schematics (2)
- Funk-Technik (FT) (20/1958, S.676, Neue Stereo-Geräte auf der Berliner Industrieausstellung)
- Author
- Model page created by Florian Henkel. See "Data change" for further contributors.
