• País
• Estados Unidos

• Fabricante / Marca
• DeWald Radio Mfg. Corp., Pierce Airo Inc.

• Año
• 1947

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 37727

• • Brand: Pierce Airo

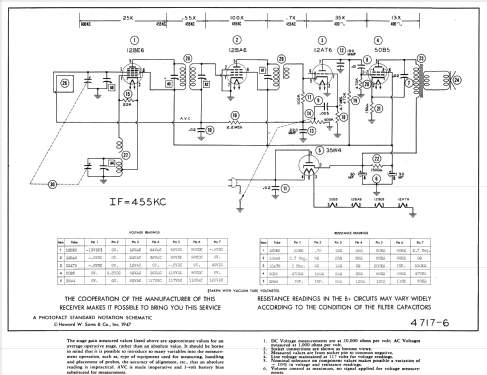

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 5

• Válvulas
• 12BE6 12BA6 12AT6 50B5 35W4

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz; 2 Etapas de AF

• Número de circuitos sintonía
• 5 Circuíto(s) AM

• Gama de ondas
• OM (onda media) solamente

• Tensión de funcionamiento
• Red: Aparato AC/DC. / 105-125 Volt

• Altavoz
• Altavoz dinámico (de imán permanente)

• Material
• Inyectado (se desconoce si bakelita o plástico).

• de Radiomuseum.org
• Modelo: A-514 Bantam - DeWald Radio Mfg. Corp.,

• Forma
• Sobremesa de tamaño mediano sin botonera <= 35 cm. (Incluso portables pero sólo con alimantación por red).

• Anotaciones
• Built-in loop antenna as first RF circuit.

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Collector's Guide to Antique Radios 4. Edition

• Referencia esquema
• Rider's Perpetual, Volume 17 = 1948 and before

• Mencionado en
• The Radio Collector's Directory and Price Guide 1921 - 1965

• Documentación / Esquemas (1)
• Machine Age to Jet Age II

• Documentación / Esquemas (4)
• Photofact Folder, Howard W. SAMS (Set 27, Date 10/47, Folder 4717-6)

• Otros modelos

• Donde encontrará 443 modelos, 195 con imágenes y 344 con esquemas.
