Audio-Filter GD86NF

Dierking NF/HF Technik, Eurofrequence; Dissen, Pleitersheim

Data
Forum
Pictures
Collections

  • Year
  • 2000 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 181393

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Semiconductors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Power type and voltage
  • Powered by external power supply or a main unit. / 12-15 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 3 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org

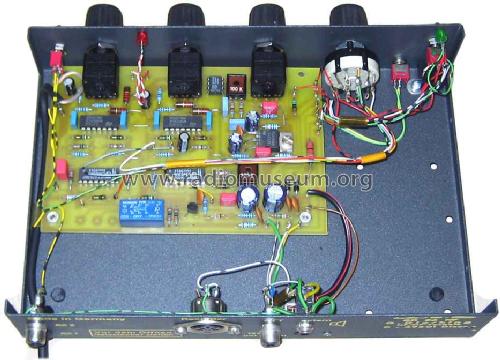

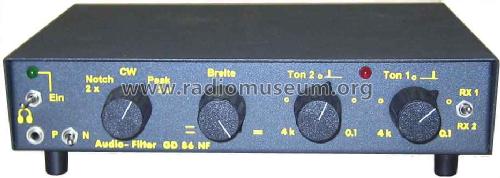

  • Model: Audio-Filter GD86NF - Dierking NF/HF Technik,
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 205 x 45 x 149 mm / 8.1 x 1.8 x 5.9 inch
  • Notes
  • Dierking Doppelnotchfilter - Doppelpeakfilter - Super-CW-Filter GD 86 NF
    Eingangsimpedanz: 4 Ohm bis 50 kOhm;
    Ausgangsimpedanz (Lautsprecheranschluss): 4 bis 16 Ohm;
    Ausgangsimpedanz (Kopfhöreranschluss): > 8 Ohm, Stereo oder Mono;
    Filterdurchlass: 150 Hz bis 4,5 kHz für alle Betriebsarten (Universal-Niederfrequenz-Filter>);
    Doppelnotch ("2× Notch"): zwei von der Frequenz unabhängige Kerben / Löcher. Notchbreite ca. 70 Hz bis 1,7 kHz. Dämpfung / Notchtiefe 2× > -60 dBm.
    Doppelpeak ("2× Peak"): (Reversschaltung). Dämpfung der Nebensignale bei CW, RTTY, FAX und SSTV über -50 dB, Band-/Peakbreite stufenlos regelbar zwischen 70 Hz und 1,7 kHz, im Hörbereich zwischen 150 Hz und 4,5 kHz;
    Super-CW-Filter: Bandbreite: 40 Hz bis 1,7 kHz. Shape-Faktor: 1,2 ( 6 / 60 dB). Mittenfrequenz stufenlos einstellbar zwischen 150 Hz und 4,5 kHz.
    Notch und Peak: Gewünschten NF-Bereich anheben (Peak) und jetzt zusätzlich einen anderen NF-Bereich oder Ton notchen.
    2 LEDs für Betriebsanzeige und max. Tonlautstärke (Tuning Indicator) beim Peak-Betrieb (CW, FAX, SSB, SSTV usw.).
    Besonderheiten: Mit PTT (Cinch-Buchse) beim Senden keine Rückkopplung oder Mithörton-Beeinträchtigung (Bypass). Eingänge und Umschaltung für 2 Empfänger, z.B. für Kurzwellen- und UKW-Empfänger / Transceiver. Ausgangsbuchse (DIN 3/5-polig) für Recorder, Soundkarte oder andere Geräte.
    Das Gerät ist auch mit eingebautem Netzteil lieferbar (dann 390,- DM).
  • Net weight (2.2 lb = 1 kg)
  • 0.850 kg / 1 lb 14 oz (1.872 lb)
  • Price in first year of sale
  • 350.00 DM
  • Mentioned in
  • -- Original-techn. papers.
  • Author
  • Model page created by Bernd P. Kieck. See "Data change" for further contributors.
