• Country
• Poland

• Manufacturer / Brand
• Unitra DIORA - Radiowerk Dzierzoniow,

• Year
• 1984 ??

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 106939

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• BF195 BF195 BF195 BF194 BF194 BC148 BC148 UL1211 UL1481

• Main principle
• Superheterodyne (common); ZF/IF 465/10700 kHz

• Wave bands
• Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Wooden case

• from Radiomuseum.org

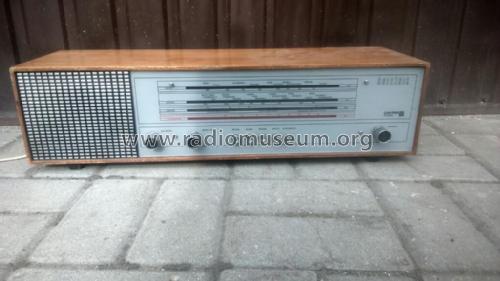

• Model: Śnieżnik R502 - Unitra DIORA - Radiowerk

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 563 x 196 x 135 mm / 22.2 x 7.7 x 5.3 inch

• Notes

• Der Heimempfänger Snieznik R502 hat für FM einen Senderspeicher mit 4 Programmplätzen, Anschlüsse für TA und TB, sowie für einen Lautsprecher. Er enthält 3 ICs und 7 Transistoren. UL1211N als ZF- Verstärker, UL1481T als Endstufe  und ein Transistorarray UL1111.

• Source of data
• -- Collector info (Sammler)

• Author
• Model page created by Franz Scharner. See "Data change" for further contributors.
