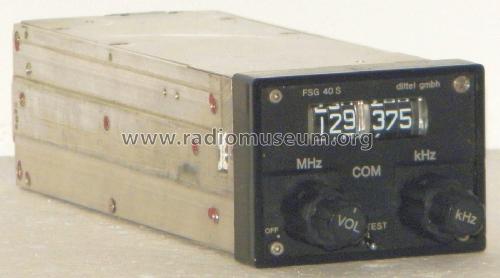

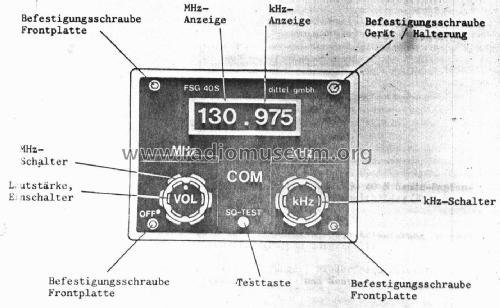

VHF-Sende- und Empfangsgerät für Flugfunk FSG 40 S

• Country
• Germany

• Manufacturer / Brand
• Dittel GmbH, Walter, Luftfahrtgerätebau; Landsberg

• Year
• 1975

• Category
• Commercial Transmitter & Receiver (TRX not Amateur)

• Radiomuseum.org ID
• 275059

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Transceiver; ZF/IF 10000 kHz

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 13,75 Volt

• Loudspeaker
• - This model requires external speaker(s).

• Material
• Metal case

• from Radiomuseum.org
• Model: VHF-Sende- und Empfangsgerät für Flugfunk FSG 40 S - Dittel GmbH, Walter,

• Shape
• Rack

• Dimensions (WHD)
• 79 x 56 x 217 mm / 3.1 x 2.2 x 8.5 inch

• Notes

• Sprechfunkgerät, vorgesehen für den Einbau in Motorsegler und Segelflugzeuge.

  Betriebsarten Wechselsprechen (Amplitudenmodulation) und Bordeigenverständigung.
  720 Kanäle im Bereich 118,00 bis 135,975 MHz, Kanalabstand 25 kHz.
  Sendeleistung 2 W, NF-Leistung 3 W.

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Mentioned in

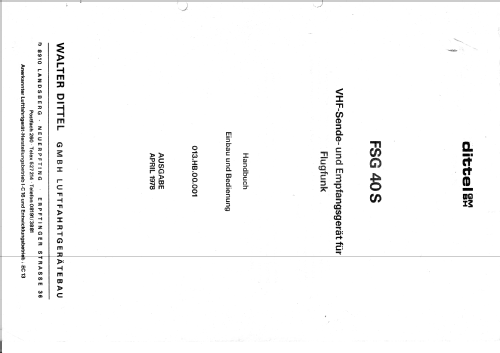

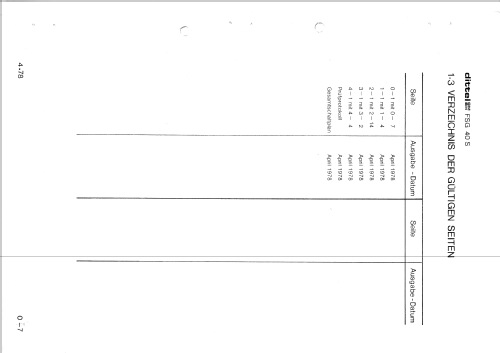

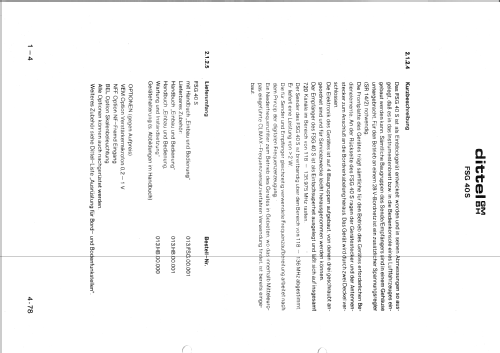

• -- Original-techn. papers. (FSG 40 S Handbuch Einbau und Bedienung Ausgabe Sept. 1975)

• Author
• Model page created by Siegfried Droese. See "Data change" for further contributors.
