Ûpiter-M {Юпитер-М} [Jupiter-M]

• Country
• Soviet Union

• Manufacturer / Brand
• Dnepropetrovsk Radio Works {Днепропетровский радиозавод, ДРЗ}

• Year
• 1967

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 139740

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• ГТ309 ГТ309 ГТ309 ГТ108 ГТ108 ГТ108 ГТ108 Д9

• Main principle
• Superheterodyne (common); ZF/IF 465 kHz; 3 AF stage(s)

• Tuned circuits
• 5 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Dry Batteries / 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch

• Power out
• 0.06 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: Ûpiter-M {Юпитер-М} [Jupiter-M] - Dnepropetrovsk Radio Works {Дн

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 114 x 72 x 33 mm / 4.5 x 2.8 x 1.3 inch

• Notes

• Includes carrying case, battery type "Крона" (Krona), earphone TM-4, and external antenna. Built-in ferrite antenna, connector for earphone and external antenna.

  Wavebands: LW 150 - 408 kHz, MW 525 - 1605 kHz

  Im Buch "Spravochnik po transistornym radiopriomnikam" (Moskva 1973) von Bielov/Dryzgo (Справочник по транзисторным радиоприёмникам, И.Ф.Белов, Е.В.Дрызго) weicht die Transistorbestückung des Jupiter-M vom Jupiter ab. Die Bestückung vom Jupiter-M ist fogende:

  ГТ309Г ГТ309Е ГТ309В МП41А МП41 МП40 МП40 (GT309G GT309E GT309V MP41A MP41 MP40 MP40)

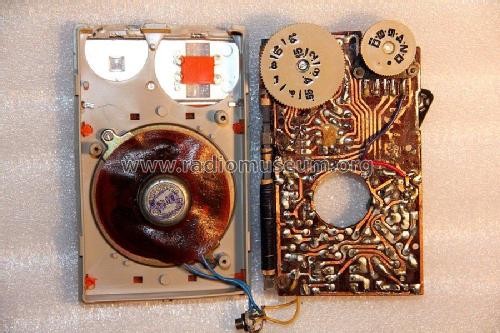

  Der Unterschied ist auf der Platine sofort an der Bauweise der Transistoren erkennbar (die großen schwarzen МП)

  Dieses Schaltbild mit Platinenbestückung und auch ein entsprechendes Foto sind jetzt hochgeladen.

  Das Modell auf diesem Foto ist entsprechend ähnlich bestückt:

  ГТ309A ГТ309Е ГТ309В МП41А МП41А МП41А МП41А


• Net weight (2.2 lb = 1 kg)
• 0.325 kg / 0 lb 11.5 oz (0.716 lb)

• Mentioned in
• - - Manufacturers Literature

• Author
• Model page created by Zenonas Langaitis. See "Data change" for further contributors.
