high tec HT4012 AM/FM
DNT Drahtlose Nachrichtentechnik; Dietzenbach
- Country
- Germany
- Manufacturer / Brand
- DNT Drahtlose Nachrichtentechnik; Dietzenbach
- Year
- 1986
- Category
- Citizen Band Equipment
- Radiomuseum.org ID
- 138868
eigene Sammlung
Aus Originalanleitung
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 22
- Main principle
- Superhet, double/triple conversion; ZF/IF 10700/455 kHz
- Wave bands
- Short Wave (SW only)
- Power type and voltage
- Storage and/or dry batteries / 15 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 5 cm = 2 inch
- Power out
- 0.5 W (unknown quality)
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org
- Model: high tec HT4012 AM/FM - DNT Drahtlose
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 75 x 220 x 58 mm / 3 x 8.7 x 2.3 inch
- Notes
-

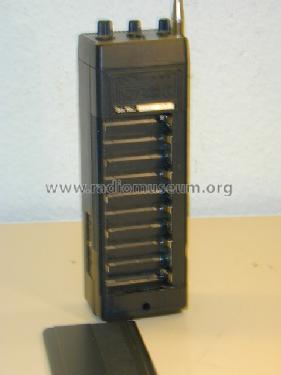

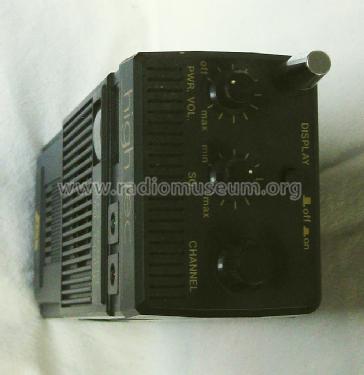

CB-Handfunkgerät
- 40 Kanäle FM 1W/4W umschaltbar
- 12 Kanäle AM
- Sendeleistung 0,5/4W (bei FM umschaltbar (Hi/Lo))
- 2x 7-Segment-Kanalanzeige, abschaltbar
- kombinietes S-Meter, Power-Meter, Batterieanzeige
- Akkuladebuchse
- Teleskopantenne 1503mm
- Betrieb mit 10x AA-Batterien 1,5V (Mignon)
- Zubehör:
- Tragetasche
- Aufsteck-Gummi-Antenne
Das Gerät wurde während seiner Bauzeit überarbeitet.
- Frühe Geräte sind dunkelgrau lackiert

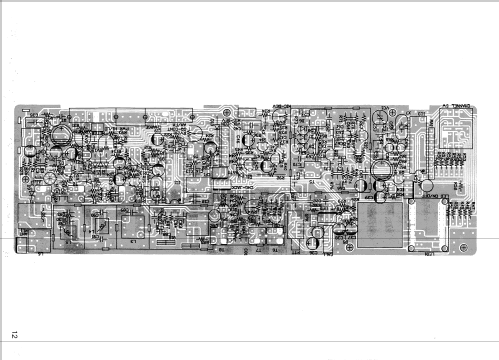

- Hauptplatine ist bezeichnet mit: DNT-HT-01
- entsprechender Schaltplan im Lieferumfang
- Verbindungsdrähte sind generell verlötet
- Spätere Geräte sind fast schwarz, matt und haben einen leichten Metalliceffect
- Hauptplatine ist bezeichnet mit: DNT-H-01C-A
- entsprechender Schaltplan im Lieferumfang
- Verbindungsdrähte sind großteils auf der Hauptplatine durch Stecker angeschlossen
- Die Stücklisten beider o.g. Ausführungen listen die gleichen Bauteile auf
Das Gerät wurde auch von Quelle als Universum 1240 AM/FM angeboten.
- Net weight (2.2 lb = 1 kg)
- 0.5 kg / 1 lb 1.6 oz (1.101 lb)
- Price in first year of sale
- 230.00 DM
- Source of data
- -- Original-techn. papers.
- Author
- Model page created by Peter Ruecker. See "Data change" for further contributors.
- Other Models
-
Here you find 65 models, 60 with images and 24 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from DNT Drahtlose Nachrichtentechnik; Dietzenbach
Collections
The model high tec is part of the collections of the following members.
Forum contributions about this model: DNT Drahtlose: high tec HT4012 AM/FM
Threads: 1 | Posts: 1
Von diesem Gerät gibt es mindestens zwei Versionen.
Die ältere Version ist dunkelgrau lackiert. Die Verdrahtung der Platinen untereinander und innerhalb der Platinen ist gelötet.
Die neuere Version ist fast schwarz lackiert mit leichtem Metalliceffekt. Die Haupt- und die Mikrofonplatine habe ein anderes, moderneres Layout bei fast gleicher Anordnung und Verwendung der Bauteile. Allerdings sind wesentlich weniger Drahtbrücken auf den Platinen vorhanden und alle Drahtverbindungen von Platine zu Platine und zur Peripherie sind nicht mehr verlötet sondern steckbar ausgeführt.
Die Bedienungsanleitungen samt der Schaltungs- und Layout-Unterlagen beider Versionen unterscheiden sich ebenfalls.
Ich bin im Besitz beider Versionen. Leider finde ich das ältere Gerät derzeit nicht, sonst könnte ich Bilder hochladen.
Inzwischen habe ich die Schaltpläne und Service-Unterlagen beider Modelle hochgeladen.
Auch die Stücklisten sind nicht gleich - auf einer Liste sind zwei Positionen mehr, als auf der anderen.
Gruß,
Daniel Burkei
Daniel Burkei, 30.May.15
