CB-Mobilfunkgerät 540M DIGI MARK III

DNT Drahtlose Nachrichtentechnik; Dietzenbach

Data
Forum
Pictures
Collections

  • Year
  • 1977 ?
  • Category
  • Citizen Band Equipment
  • Radiomuseum.org ID
  • 319242

 Technical Specifications

  • Number of Transistors
  • 16
  • Main principle
  • Transceiver; ZF/IF 455 kHz
  • Wave bands
  • Short Wave (SW only)
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 13,2 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7.5 cm = 3 inch
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: CB-Mobilfunkgerät 540M DIGI MARK III - DNT Drahtlose
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 160 x 48 x 195 mm / 6.3 x 1.9 x 7.7 inch
  • Notes

  • Sprechfunkgerät zum Einbau in Fahrzeuge.

    12 Kanäle (Kanalnummern 4 bis 15) im 27 MHz CB-Band, Frequenzbereich 27.005 bis 27,135 MHz, Quarzsteuerung, Amplitudenmodulation, Sendeleisung 0,5 W.
    4 IC, 16 Transistoren, mehrfach vorhandene Transistortypen nur einfach aufgeführt.

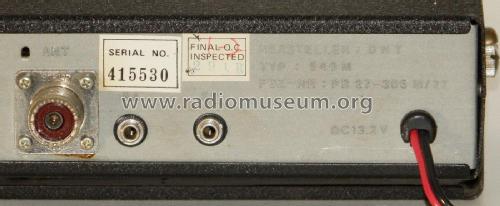

    Zulassung FTZ-Nr. PR27-306M/77

    Ein weitgehend baugleiches Gerät, aber ohne digitale Anzeige der Kanalnummer, wurde von DNT als Modell 540M S-Line verkauft.

  • Net weight (2.2 lb = 1 kg)
  • 1.4 kg / 3 lb 1.3 oz (3.084 lb)
  • Mentioned in
  • -- Original-techn. papers. (Service Handbuch)
  • Author
  • Model page created by Siegfried Droese. See "Data change" for further contributors.
