Komplementär-NF-Verstärker V3W

Dreipunkt-Gerätebau, Willy Hütter, Nürnberg

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1970 ??
  • Kategorie
  • NF-(Niederfrequenz-) Verstärker oder -Mixer
  • Radiomuseum.org ID
  • 278101
    • anderer Name: Radio-Hütter
    • Marke: Hütter, W. (Radio-Versand)

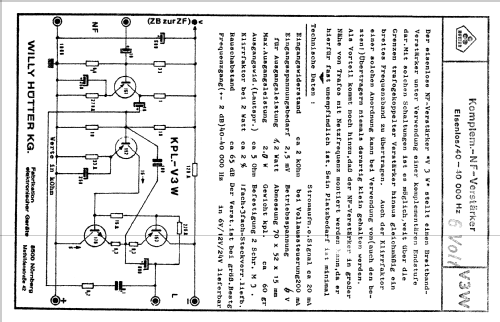

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 4
  • Halbleiter
  • Hauptprinzip
  • NF-Verstärkung
  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • AKKU-Speisung (für alles, z.B. bei Autoradios und Amateurgeräten) / 6 or 12 or 24 Volt
  • Lautsprecher
  • - Dieses Modell benötigt externe(n) Lautsprecher.
  • Belastbarkeit / Leistung
  • 2 W (Qualität unbekannt)

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Komplementär-NF-Verstärker V3W - Dreipunkt-Gerätebau, Willy
  • Abmessungen (BHT)
  • 70 x 52 x 15 mm / 2.8 x 2 x 0.6 inch
  • Bemerkung

  • Eingangswiderstand: ca. 2 kOhm
    Max. Ausgangsleistung: 2 W
    Ausgangswiderstand (LS): ca. 5 Ohm
    Klirrfaktor (bei 2 Watt): ca. 2%
    Rauschabstand: ca. 65 dB
    Frequenzgang: 40...40000 Hz

    Eisenloser Breitband-NF-Verstärker mit komplementärer Endstufe. Einsatzmöglichkeiten: Verstärker hinter einer ZF-Stufe, für Sprechanlagen, oder als gewöhnlicher NF-Verstärker. Bei Einsatz als Phono-Verstärker ist eine Anpassung erforderlich.

    Lieferbar in Ausführungen für 6, 12 oder 24 Volt.

  • Nettogewicht
  • 0.6 kg / 1 lb 5.1 oz (1.322 lb)
  • Literaturnachweis
  • - - Manufacturers Literature
