HS130W Ch= Dual 1224 + TV377 v2 mit IC-Verstärker

Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

Data
Forum
Pictures
Collections

  • Year
  • 1976–1979
  • Category
  • Sound/Video Recorder and/or Player
  • Radiomuseum.org ID
  • 284017

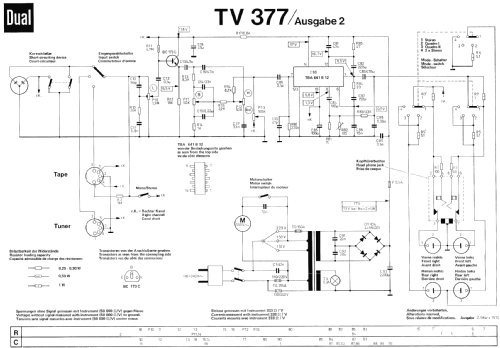

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Rec.Player+Audio.Amp+LS
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 130; 150; 220; 240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: HS130W Ch= Dual 1224 + TV377 v2 [mit IC-Verstärker] - Dual, Gebr. Steidinger; St.
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 357 x 180 x 325 mm / 14.1 x 7.1 x 12.8 inch
  • Notes

  • Phono-Chassis = Dual 1224 mit Keramiksystem CDS650;
    Stereo-NF-Verstärker TV377 Ausgabe 2 mit zwei Endstufen je 6 W;
    Zwei Lautsprecherboxen (300×195×105 mm, 1,8 kg) im Lieferumfang.
    Vier Lautsprecher-Anschlüsse, DIN-Buchsen für Band/Tape und Tuner.

    Gehäuse in Schleiflack weiss, in Nussbaum natur siehe Type HS130. Abmessungen inkl. Abdeckhaube H14.

    Alternativbestückungen: 2x TBA641B12 oder 2x TCA150C.

    Siehe auch HS130W mit Transistorverstärker.

  • Net weight (2.2 lb = 1 kg)
  • 8 kg / 17 lb 9.9 oz (17.621 lb)
  • Mentioned in
  • -- Original prospect or advert
  • Literature/Schematics (1)
  • -- Original-techn. papers.
