- Country
- Germany
- Manufacturer / Brand
- Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
- Year
- 1970/1971
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 98468
error in the file name !
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 10
- Main principle
- Audio-Amplification
- Wave bands
- - without
- Details
- Rec.Player+Audio.Amp+LS
- Power type and voltage
- Alternating Current supply (AC) / 110-130; 150; 220-240 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Power out
- 8 W (12 W max.)
- Material
- Wooden case
- from Radiomuseum.org
- Model: HS 36 - Dual, Gebr. Steidinger; St.
- Shape
- Tablemodel, with any shape - general.
- Dimensions (WHD)
- 355 x 195 x 320 mm / 14 x 7.7 x 12.6 inch
- Notes
-

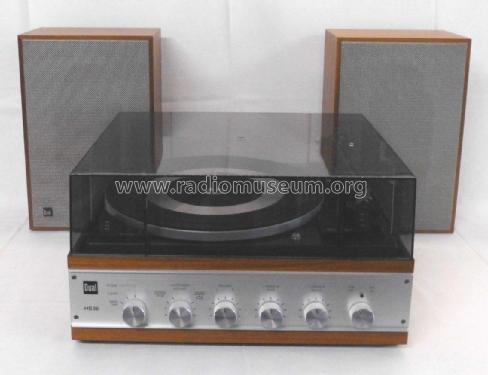

Stereo Heimanlage HS 36
NF-Verstärker (TV73A) mit zwei Endstufen je 4 Watt (Sinus) / 6 Watt (Musik), Übertragungsbereich 20 - 20.000Hz ± 3 dB.
Phono-Chassis = Dual_1210 Automatikspieler, (33/45/78UpM) mit Keramiksystem CDS 650 mit Nadel DN6 (Auflagekraft 40mN) und Übertragungsbereich: 20 - 16.000Hz ± 3 dB,
Lautsprecherboxen: 2 x CL 11, Breitbandlautsprecher 260 x 130mm, Belastbarkeit 6 Watt, Übertragungsbereich 80 - 16.000Hz, im Lieferumfang der Heimanlage.Abdeckhaube (Plexiglas) CH9 im Lieferumfang
Gehäuse: Nußbaum, natur oder auch Schleiflack, weiß als HS 36W (zzgl. DM 20,-)
- Net weight (2.2 lb = 1 kg)
- 8 kg / 17 lb 9.9 oz (17.621 lb)
- Price in first year of sale
- 496.00 DM
- Source of data
- Handbuch VDRG 1970/1971
- Mentioned in
- -- Original prospect or advert (Dual Programm 1970/71 und Serviceanleitung Sept. 1970)
- Author
- Model page created by Dirk Taekels. See "Data change" for further contributors.
