• Country
• Germany

• Manufacturer / Brand
• Dual, Gebr. Steidinger; St. Georgen/Schwarzwald

• Year
• 1972/1973

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 28864

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 19

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 250 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: TG29CV - Dual, Gebr. Steidinger; St.

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 382 x 115 x 298 mm / 15 x 4.5 x 11.7 inch

• Notes

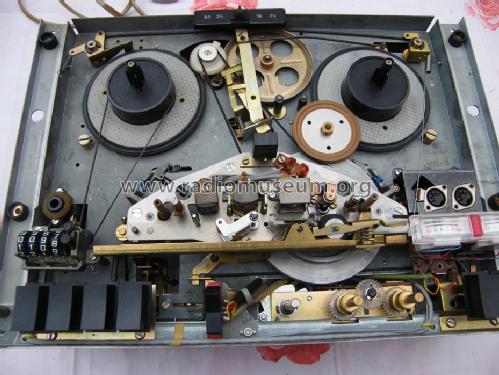

• HiFi-Stereo-Tonband-Chassis TG 29 CV

  Vierspur-Stereo-Tonbandgerät, Bandgeschwindigkeiten: 9,5 und 19 cm/s; Spulengröße  bis 18 cm Ø , horizontale oder vertikale Aufstellung möglich, 3 separate Magnetköpfe für Aufnahme, Wiedergabe und Löschen, deshalb Hinterbandkontrolle möglich.

  Frequenzbereich 30-20.000Hz bei 19 cm/s und 30-14.000Hz bei 9,5cm/s

  Einbauchassis, ohne Gehäuse

  Betriebsbereite Componente mit Gehäuse siehe CTG 29  nußbaum oder  CTG 29 W in Schleiflack, weiß

  Bedienhinweis: Einschalten der Aufnahmetaste (Record) nur bei gedrückter Stoptaste

• Net weight (2.2 lb = 1 kg)
• 6 kg / 13 lb 3.5 oz (13.216 lb)

• Price in first year of sale
• 622.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1972/1973 / Radiokatalog Band 2, Ernst Erb
