- Paese
- Italy
- Produttore / Marca
- Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna
- Anno
- 1945/1946
- Categoria
- Ricevitore militare
- Radiomuseum.org ID
- 88764
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 6
- Principio generale
- Supereterodina con stadio RF; ZF/IF 600 kHz
- N. di circuiti accordati
- 7 Circuiti Mod. Amp. (AM)
- Gamme d'onda
- Onde medie (OM), lunghe (OL) e più di 2 gamme di onde corte (>2 x OC).
- Tensioni di funzionamento
- Fornita mediante altra unità o unità principale. / AC/DC 6.3 & DC 250 Volt
- Altoparlante
- - Per cuffie o amplificatori esterni
- Potenza d'uscita
- 1 W (qualità ignota)
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: RR5418 - Ducati, SSR Società
- Forma
- Boatanchor (pesante apparecchio militare o commerciale, > 20 kg)
- Annotazioni
-
Questo apparecchio non ha la parte alimentazione che deve essere fornita a parte. Necessita di 6,3 V CC o CA, circa 2 A, per l'accensione delle valvole, e circa 250 V CC per l'alimentazione anodica. La potenza di uscita, circa 1 W, consente l'ascolto in cuffia, l'impedenza di uscita è infatti indicata in 2.500 Ω.
Lo schema per semplicità indica una sola gamma d'onda.

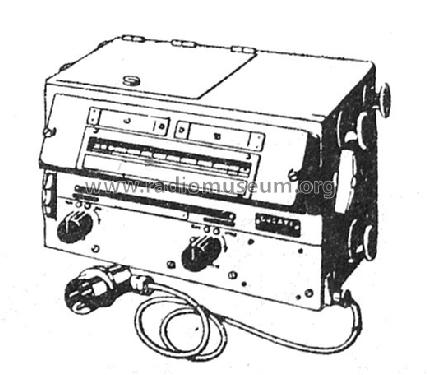

Coperchio superiore per l'accesso alle valvole. Cambio gamma a tamburo rotante per 7 gamme d'onda: lunghe, medie, 5 corte.
Top cover to operate on tubes. Wave bands: LW, BC, 5x SW.
- Bibliografia
- Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 47)
- Letteratura / Schemi (1)
- Riparazioni - Scuola Radio Elettra
- Letteratura / Schemi (2)
- G.B. Angeletti, Il Manuale del Radiomeccanico, Radio Industria, V edizione
- Letteratura / Schemi (3)
- Il Radio Libro D.E. Ravalico 9a edizione 1947
- Autore
- Modello inviato da Alessandro De Poi. Utilizzare "Proponi modifica" per inviare ulteriori dati.
