• Country
• Italy

• Manufacturer / Brand
• Ducati, SSR (Società Scientifica Radio Brevetti Ducati); Bologna

• Year
• 1940–1944

• Category
• Military Receiver

• Radiomuseum.org ID
• 116558

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 6

• Valves / Tubes
• E1R E1R E1R E1R E1R E1R

• Main principle
• Superhet with RF-stage; ZF/IF 600 kHz; 1 AF stage(s)

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Direct Current supply (DC) / 12/24 & 200-250 Volt

• Loudspeaker
• - For headphones or amp.

• Power out
• 1 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

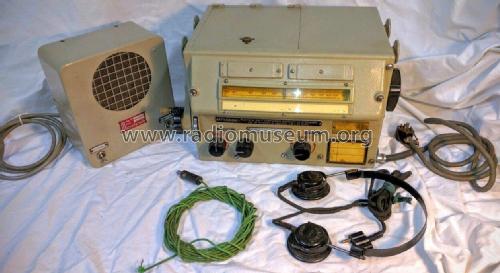

• Model: AR18 - Ducati, SSR Società

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 240 x 350 x 213 mm / 9.4 x 13.8 x 8.4 inch

• Notes

• Ricevitore costruito da diversi produttori, che ha equipaggiato gli aerei dell'Aeronautica Militare negli anni '40 - '50.
  Frequenze di ricezione: Onde Medie da 200 a 520 kHz (1.500 - 580 metri). Onde Corte da 0,7 a 22 MHz (430 - 14 metri) divise in sei sottogamme. Riceve radiotelegrafia e radiotelefonia.
  L'alimentazione dei filamenti a 12 o 24 V viene otttenuta con un commutatore che pone i medesimi in serie/parallelo.

  Per gentile concessione da "Radiosurplus ieri e Oggi" Umberto Bianchi.

• Net weight (2.2 lb = 1 kg)
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Mentioned in
• -- Original-techn. papers.
