• Country
• Germany

• Manufacturer / Brand
• Dynacord (W. Pinternagel); Straubing

• Year
• 1962 ?

• Category
• Audio Amplifier or -mixer

• Radiomuseum.org ID
• 22978

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 7

• Valves / Tubes
• ECC83 ECC83 ECC83 ECC83 ECC83 ECC82 EM84

• Number of Transistors

• Semiconductors
• OA161 OA161 B300C70

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220; 240 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org

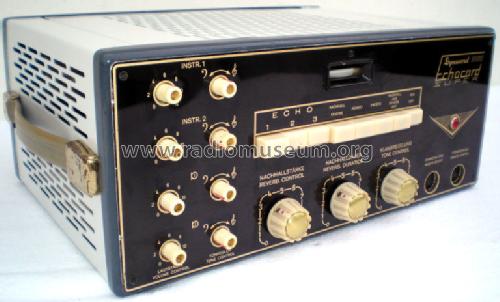

• Model: Echocord Super S62 - Dynacord W. Pinternagel;

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 300 x 90 x 200 mm / 11.8 x 3.5 x 7.9 inch

• Notes
• Echocord Super 62 (S62), Echo- und Nachhallgerät, für Trick, Echo und Nachhall mit Schnelltastung.
  5 mischbare Eingänge (Eingangsmischpult), monaural und mit Stereoeffekt, getrennte Diskant- und Basseinstellung für jeden Eingang, Blitzumschaltung, automatische Bandentspannung.
  2 Mikrofoneingänge 200 Ohm,
  2 Instrumenteneingänge 1 MOhm,
  diese 4 Eingänge getrennt regel- und mischbar und mit eigener Klangregelung.
  1 Eingang für elektronische Musikinstrumente 100kOhm.
  Ausgänge für Verstärker:
  50 kOhm (0,5...1 V)
  50 kOhm (10...50 mV)
  Erzeugung des Nachhalls durch endloses Magnettonband und 3...6 Magnettonköpfe.
  Nachhalldauer: 0,1...3 s, veränderlich.
  Anzahl der Echos: 1...10.

• Net weight (2.2 lb = 1 kg)
• 3.7 kg / 8 lb 2.4 oz (8.15 lb)

• Price in first year of sale
• 735.00 DM

• External source of data
• Erb

• Source of data
• HdB d.Rdf-& Ferns-GrH 1959/60 / Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• Mütron-Katalog 1963
