• Pays
• Royaume Uni

• Fabricant / Marque
• Dynatron Radio Ltd., Maidenhead, Berkshire

• Année
• 1966 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 176817

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 21

• Semi-conducteurs
• AF102 AF115 AF115 AF116 AF116 D1069 D1069 2G339 2G339 2G371 2G371 AC128 AC128 AC128 AC128 AC176 AC176 AD149 AD149 AD149 AD149

• Principe général
• Super hétérodyne (en général); FI/IF 470/10700 kHz; 6 Etage(s) BF

• Circuits accordés
• 7 Circuits MA (AM)     10 Circuits MF (FM)

• Gammes d'ondes
• PO, GO, OC et FM

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 195-250 Volt

• Haut-parleur
• 4 HP

• Puissance de sortie
• 10 W (qualité inconnue)

• De Radiomuseum.org
• Modèle: RG25S Ch=T65S & 16/20 - Dynatron Radio Ltd.,

• Remarques
• Stereo radiogram comprising of radio tuner chassis T65S (4 bands, 6 transistors), & stereo amplifier chassis 16/20 (16 transistors / 10W per channel).

• Source

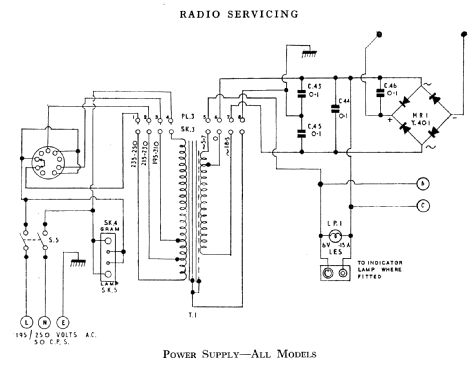

• -- Schematic

• Source du schéma
• Radio and TV Servicing books (R&TVS) book

• Auteur
• Modèle crée par Keith Staines. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 126 modèles d'appareils, 81 avec des images et 46 avec des schémas.
  Tous les appareils de Dynatron Radio Ltd., Maidenhead, Berkshire
