Oberon AT-Super 660Wk3

EAW, Elektro-Apparate-Werke, VEB, (ex AEG Treptow); Berlin-Treptow (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1953/1954
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 295536
    • alternative name: AEG Treptow (AT, EAT); Berlin || EAT (El.-App. Treptow)
    • Brand: AT Apparatewerk Treptow

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 468 kHz
  • Tuned circuits
  • 6 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Power out
  • 3 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Oberon AT-Super 660Wk3 - EAW, Elektro-Apparate-Werke,
  • Shape

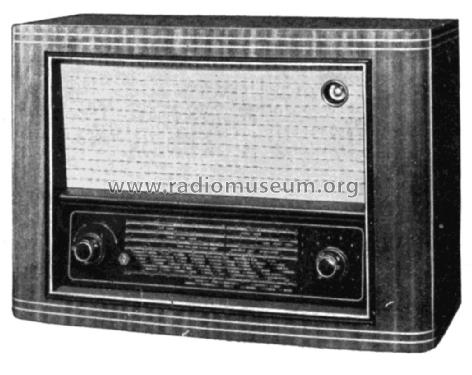

  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 580 x 400 x 290 mm / 22.8 x 15.7 x 11.4 inch
  • Notes

  • Der Mittelsuper Oberon AT 660Wk3 ist die wiederholte Auflage des Erfolgs-Modells AT 660Wk3 in einem etwas größeren Gehäuse, aber mit gleichem Chassis. Die Standard-Röhrenbestückung kann wegen aufgetretener Lieferengpässe und Modernisierung des Angebotes verschieden sein, auch Gehäuse-Varianten gibt es. Auch sind Skala und Rückwand nicht durchgängig mit "OBERON" beschriftet, obwohl es das Modell "OBERON" darstellt.
    Entscheidende Unterscheidungs-Kriterien sind:

    Größe des Gehäuses (Breite 580 statt 530 mm, Höhe 400 statt 390 mm) sowie
    die nicht in einem Rahmen gefasste Skala. Chassis und Lautsprecher sind identisch.
    Fließende Übergänge in der Gehäuseform während des Fertigungszeitraumes sind möglich.

  • Author
  • Model page created by Wolfgang Bauer. See "Data change" for further contributors.
