Undine II (2) 8176E

EAW, Elektro-Apparate-Werke, VEB, (ex AEG Treptow); Berlin-Treptow (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1956–1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 14271
    • alternative name: AEG Treptow (AT, EAT); Berlin || EAT (El.-App. Treptow)
    • Brand: AT Apparatewerk Treptow

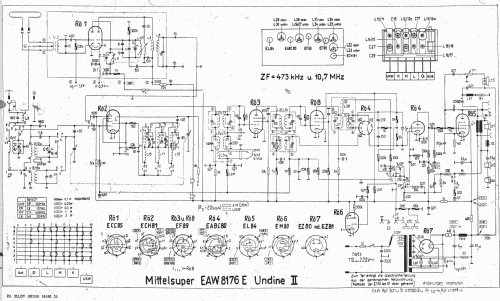

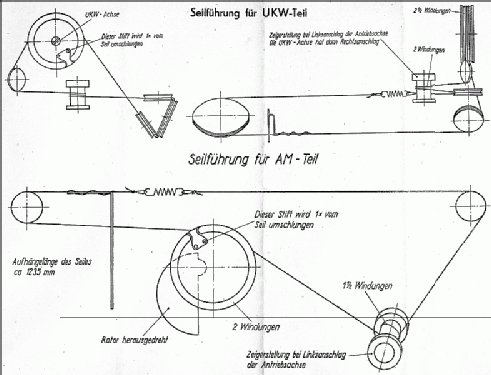

Click on the schematic thumbnail to request the schematic as a free document.

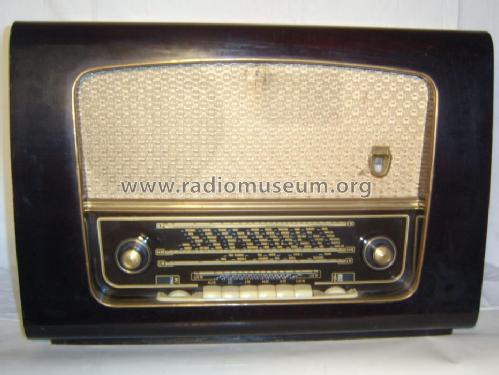

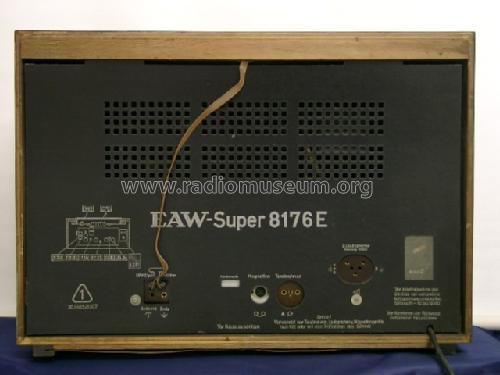

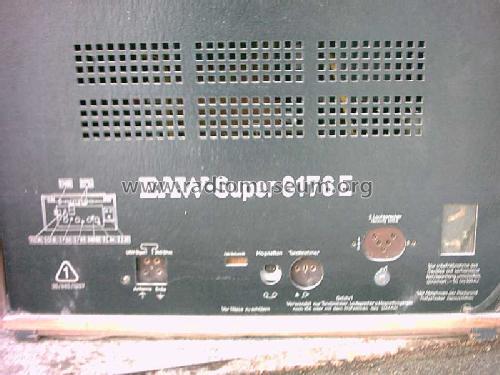

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     11 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 220 Volt
  • Loudspeaker
  • 4 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Undine II 8176E - EAW, Elektro-Apparate-Werke,
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 690 x 480 x 280 mm / 27.2 x 18.9 x 11 inch
  • Notes
  • 5 verschiedene Furnierarten des konservativen Gehäuses. Parallel dazu gefertigt Undine II 8176EL in modernem Gehäuse (L=Luxus).
  • Net weight (2.2 lb = 1 kg)
  • 17.5 kg / 38 lb 8.7 oz (38.546 lb)
  • Price in first year of sale
  • 670.00 Mark
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Collector info (Sammler) / Radiokatalog Band 2, Ernst Erb
  • Literature/Schematics (1)
  • Funkverlag Hein Service-DVD

 Collections | Museums | Literature

Collections

The model Undine II (2) is part of the collections of the following members.

Museums

The model Undine II (2) can be seen in the following museums.

 Forum

Forum contributions about this model: EAW, Elektro-: Undine II 8176E

Threads: 1 | Posts: 1

Ausgangspunkt:

Der Vorbesitzer hatte das Gerät nach langer Standzeit auf dem Dachboden wieder in Betrieb gesetzt. Es funktionierte, aber nach ein paar Minuten verströmte es einen brenzligen Geruch. So wurde es als defekt abgegeben, man vermutete einen Windungsschluss im Netztrafo.

Am Netztrafo konnte man von der Seite schwarze Schmauchspuren an einer mittleren Wicklungslage sehen. Die Netzsicherung war nicht mehr die originale "0,4 AT", sondern eine "1,6 AT".

Inbetriebnahme:

Ich habe das Gerät vorsichtig am Regeltrafo hochgefahren und weit vor Erreichen der 220 Volt Netzspannung schon über 0,4 A Primärstrom festgestellt. Dann habe ich die Gleichrichterröhre gezogen und die Leitung "~6,3V" am Trafo abgelötet, da sollte er keine Belastung mehr haben. Die Stromaufnahme war genauso hoch. Jetzt noch die Kondensatoren an den beiden 350-Volt-Sekundärwicklungen abgezwickt und schon war die Stromaufnahme im normalen Bereich. Einer der Kondensatoren hatte sich in einen Widerstand von 2,2 Ohm verwandelt. Auch nach einer halben Stunde im kontrollierten Leerlauf wurde der Trafo nicht warm. Glück gehabt. Nach dem Stecken der Gleichrichterröhre und dem Anlöten der Leitung funktionierte das Radio wieder.

Weitere Probleme:

  • Starke Brummgeräusche:
    • Doppelkondensator "2 x 32 µF" ohne Kapazität -> durch 2 Kondensatoren 33 µF ersetzt
    • Kondensator "16 µF" war noch gut
  • keine Wiedergabe aus seitlichen Lautsprechern:
    • Kondensator "25 µF" an der linken Seitenwand ohne Kapazität ->  durch neuen mit 22 µF ersetzt
  • Kathodenkondensator "100 µF" der EL84 hatte keine Kapazität mehr, erneuert

Dann noch alle Kondensatoren anschauen, über denen hohe Spannungen abfallen und die ein hohes Schadensrisiko bei einem Defekt darstellen:

  • Kondensator "1,6 pF" an der Anode der EL84 war zerbrochen -> entfernt
  • Koppelkondensator "0,05 µF" an der Anode der EABC80 war offenbar schon einmal getauscht worden, aber 1,6 Volt auf der Seite der EL84 messbar -> erneuert mit Kondensator 47 nF, danach keine Gleichspannung mehr vorhanden
  • dabei auch gleich die daneben liegenden 0,01-µF-Teerkondensator und 0,5-µF-Kondensator in der Anodenleitung der EABC80 erneuert
  • 2 Kondensatoren "5000 pF" im Primärkreis
    • entweder ausbauen oder durch Y2-Kondensatoren ersetzen
  • 2 Kondensatoren "5000 pF" im Sekundärkreis (bei mir einer mit Kurzschluss!)
    • entweder ausbauen oder durch Y1-Kondensatoren ersetzen

Das Radio spielt wieder sehr gut, es hat einen voluminösen Bass.

Schlussbemerkung:

Leider verströmt der Trafo, wenn er betriebswarm wird (ca. 60 °C an der Außenwicklung) immernoch einen brenzligen Geruch und ist so nur begrenzt nutzbar. Das Gerät war wohl schon zu lange mit dem defekten Kondensator betrieben worden. Falls ich mal einen anderen Trafo bekomme, werde ich den ersetzen.
