Klemt-Echolette M70

Echolette (Marke / brand); München

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1970 ??
  • Categoría
  • Amplificador de audio o mezclador
  • Radiomuseum.org ID
  • 255198
    • Brand: Klemt-Echolette

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de valvulas
  • 9
  • Numero de transistores
  • Principio principal
  • Amplificador de Audio
  • Gama de ondas
  • - no hay
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110; 130; 150; 220; 240; 250 Volt
  • Altavoz
  • - Este modelo usa altavoz exterior (1 o más).
  • Potencia de salida
  • 40 W (max.)
  • Material
  • Materiales diversos
  • de Radiomuseum.org
  • Modelo: Klemt-Echolette M70 - Echolette Marke / brand;
  • Ancho, altura, profundidad
  • 430 x 245 x 150 mm / 16.9 x 9.6 x 5.9 inch
  • Peso neto
  • 12 kg / 26 lb 6.9 oz (26.432 lb)
  • Documentación / Esquemas (1)
  • -- Schematic (Zusatz, Technische Daten, Echolette HiFi-Archiv)
  • Autor
  • Modelo creado por Patrick Coulon. Ver en "Modificar Ficha" los participantes posteriores.

 Colecciones | Museos | Literatura

Colecciones

El modelo Klemt-Echolette es parte de las colecciones de los siguientes miembros.

 Forum

Contribuciones en el Foro acerca de este modelo: Echolette Marke /: Klemt-Echolette M70

Hilos: 1 | Mensajes: 1

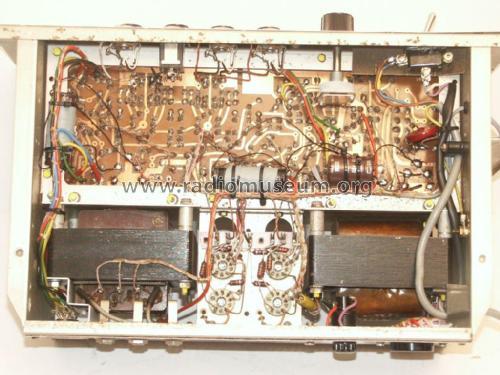

Als erstes habe ich die Elkos geprüft, waren alle defekt, wurden durch Schaltnetzteilelkos ersetzt. Den defekten Netzschalter musste ich durch einen anderen ersetzen. Auf der Platine waren die Sicherungshalter gebrochen, habe ich neue eingelötet. Eine Eingangsbuchse musste ich auch ersetzen. Dabei ist zu beachten, dass eine Buchse verwendet wird, die bei abgezogenem Klinkenstecker den Eingang kurzschliesst. Zum Schluss noch die üblichen Messungen der Anodenspannungen und der Gitterspannungen, diese waren alle in Ordnung. Das Geröt versieht jetzt wieder ordnungsgemäss seinen Dienst.Die Fotos zeigen das Gerät nach der Reparatur.

Werner Hauf, 11.Mar.20
