• Country
• Germany

• Manufacturer / Brand
• Elektro-Akustik Leipzig, PGH; Leipzig (Ostd.)

• Year
• 1963

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 160113

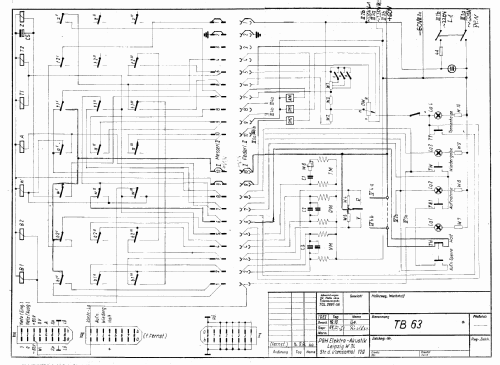

Click on the schematic thumbnail to request the schematic as a free document.

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage
• Powered by external power supply or a main unit.

• Loudspeaker
• - For headphones or amp.

• Material
• Metal case

• from Radiomuseum.org
• Model: TB63 - Elektro-Akustik Leipzig, PGH;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 570 x 210 x 400 mm / 22.4 x 8.3 x 15.7 inch

• Notes

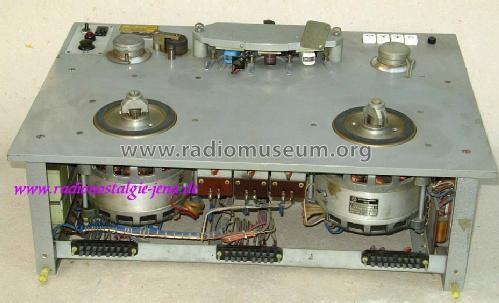

• Schwere Studiomaschine, 3 Motoren (Leisnig 1090.2 mit 700 UpM), 4 Tasten, 7 Relais (komplette Einheit austauschbar), 3 Zugmagnete zur Steuerung. Kopfbrücke abnehmbar, 3 Stereo-Köpfe (W2H9, A2H9, L2H81), komplett austauschbar, Band 38 cm/s. Entzerrer, Verstärker, Netzteil extern.

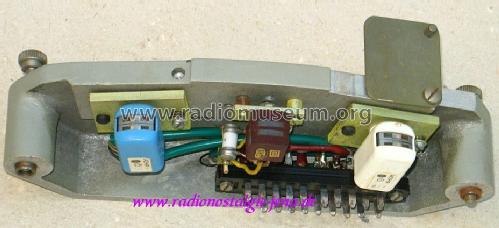

  Kopfträger wurde nachträglich für Stereobetrieb umgebaut. Original sind Vollspur-Köpfe W1H9 und A1H9 eingebaut.[Info Seiffert]

• Net weight (2.2 lb = 1 kg)
• 30 kg / 66 lb 1.3 oz (66.079 lb)

• Literature/Schematics (1)
• Die Geschichte der Fonoindustrie der DDR

• Author
• Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
