Röhrenprüfgerät Bittorf (RPG 49)

Elektromess Dresden; PGH (Ostd)

Data
Forum
Pictures
Collections

  • Year
  • 1950 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 249679
    • alternative name: Bittorf, W.

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 1
  • Wave bands
  • - without
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - - No sound reproduction output.
  • Material

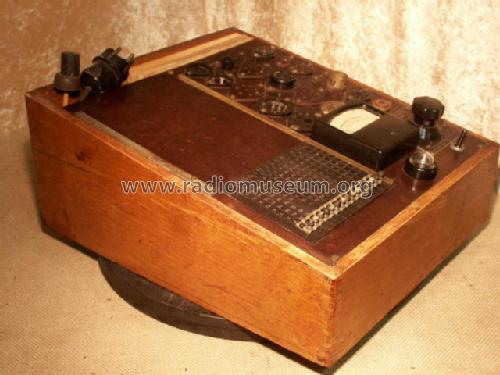

  • Wooden case
  • from Radiomuseum.org
  • Model: Röhrenprüfgerät Bittorf - Elektromess Dresden; PGH Ostd
  • Shape
  • Tablemodel, with any shape - general.
  • Dimensions (WHD)
  • 350 x 170 x 410 mm / 13.8 x 6.7 x 16.1 inch
  • Notes

  • Neuentwicklung durch Willy Bittorf, der sich 1943 von Max Funke getrennt hat. Das Modell trägt keine weitere Typenbezeichnung wie die folgenden bekannten Modelle ab RPG55 bis RPG70.

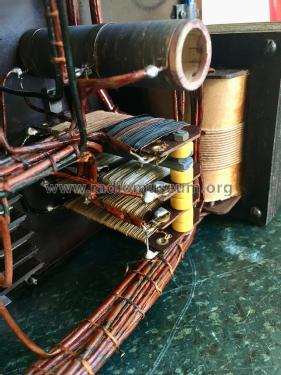

    Mittels 15 neuartiger Schiebeschalter werden die Versorgungsspannungen nach vorliegenden Tabellen eingestellt. Ein 14-poliger Drehschalter gestattet verschiedene Prüfungen: Heizfaden, Elektrodenschluss, Anodenstrom und Steuerwirkung. Heizspannungen zwischen 1...100 V ~, Anoden und Schirmgitterspannungen zwischen 20...200 V=  in Stufen einstellbar.

  • Net weight (2.2 lb = 1 kg)
  • 9.5 kg / 20 lb 14.8 oz (20.925 lb)
  • Price in first year of sale
  • 470.00 Mark
  • Mentioned in
  • -- Original prospect or advert
  • Author
  • Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
