• Country
• Germany

• Manufacturer / Brand
• Stern-Radio Rochlitz, VEB, RFT, (Ostd.) - vorm. Graetz AG

• Year
• 1953 ?

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 14389

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• DF91 or DF191 DK92 or DK192 DF91 or DF191 DAF91 or DAF191 DL93 or DL193

• Main principle
• Superhet with RF-stage; ZF/IF 468 kHz; 2 AF stage(s)

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast plus more than 2 Short Wave bands.

• Power type and voltage
• Storage and/or dry batteries / 1,4 & 150 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch

• Power out
• 0.65 W (max.)

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Neptun 5D71 - Stern-Radio Rochlitz, VEB, RFT

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 410 x 320 x 210 mm / 16.1 x 12.6 x 8.3 inch

• Notes

• Wahrscheinlich nur Entwicklungsmuster.
  Gebrauchswarenkatalogen 1953 und 1954 sowie original Prospekt aus 1954 nennen unterschiedliche Röhrenbestückungen.

  Das Gerät ist speziell für tropische Gegenden vorgesehen und entspricht im Aufbau und in der Ausstattung den dortigen Anforderungen.

  Zahl der Kreise: 7; 4 fest, 3 kapazitiv abstimmbar

  Wellenbereiche:
  MW I      530 – 1150 kHz = 566 – 285 m
  MW II     900 – 2000 kHz = 333 – 150 m
  KW I        1,9 – 5,1 MHz = 157 – 58,8 m
  KW II       4,9 – 12,2 MHz = 61,2 – 24,6 m
  KW III    11,8 – 28,5MHz = 25,4 – 10,5 m

  Stromversorgung:
  Heizbatterie: 1,4V (IKA ELL)
  Anodenbatterie: 150V (IKA BOL 150)
  Lebensdauer der Batterie bei intermittierendem Betrieb etwa 80 Std.

  Lautstärkeregelung: Niederfrequenz stetig regelbar, kombiniert mit Einschalter
  Klangregler: Stetig regelbar
  Schwundregelung: 3 Stufen rückwärts
  Ausgangsleistung: 0,65W bei 10% Klirr
  Gewicht: mit Batterie 9,2kg

  Besonderheiten:
  Eingebaute Rahmenantenne zum Empfang in beiden Mittelwellenbereichen,  Einschaltkontrolle mittels Glimmlämpchen, Anschlußmöglichkeit für Außenantenne und Tonabnehmer

• Net weight (2.2 lb = 1 kg)
• 4 kg / 8 lb 13 oz (8.811 lb)

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb

• Mentioned in

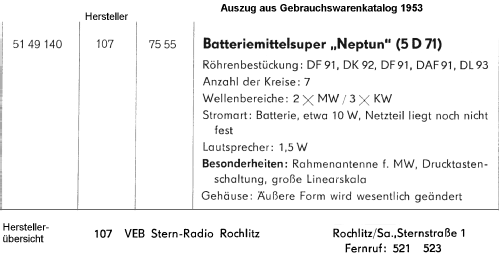

• Gebrauchswaren-Katalog 1954 (Gebrauchswarenkatalog 1953)
