• Country
• Germany

• Manufacturer / Brand
• Elektroakustik Hartmannsdorf, EAH, VEB(K), (Ostd.)

• Year
• 1960/1961

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 14401

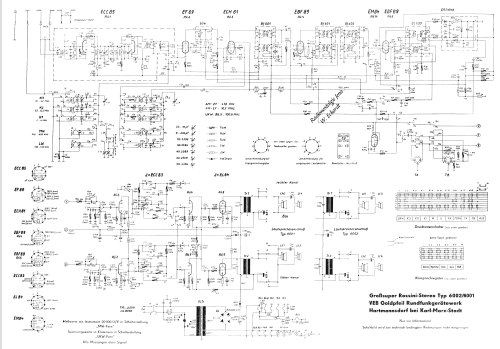

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• ECC85 ECH81 EF89 EBF89 EM84 EBF89 ECC83 ECC83 EL84 EL84

• Number of Transistors

• Semiconductors
• OAA646 OAA646 Selengleichrichter

• Main principle
• Superhet with RF-stage; ZF/IF 478/10700 kHz

• Tuned circuits
• 11 AM circuit(s)     14 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, more than 2 x SW plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110; 125; 150; 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Rossini Stereo 6001 [Gehäuse abgerundet] - Elektroakustik Hartmannsdorf,

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 700 x 430 x 315 mm / 27.6 x 16.9 x 12.4 inch

• Notes
• Wie 6002, aber nur 2 Lautsprecher (6W Breitband und 1,5W Hochton) für linken Kanal eingebaut, nur NF-Stereo 2x 5W, externe Box für rechten Kanal, für links zusätzlich möglich. Nachhalleinrichtung auf Wunsch. AM Nah-Fern-Taste (7/11 Kreise), 3x KW, Duplexantrieb. 3 Gehäusevarianten hell/mittel/Mahagoni, Klangmischregister 5 Tasten.

• Net weight (2.2 lb = 1 kg)
• 19 kg / 41 lb 13.6 oz (41.85 lb)

• Price in first year of sale
• 855.00 DM

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
